产品描述
| 产品属性 | 属性值 |
|---|---|
| 产品分类 : | 磁吸无线充 |
| 芯片型号 : | IP6821 |
| 功能定制 : | 定制磁吸专用程序 |
| 灯显模式 : | 2LED灯显模式 |
| 接口说明 : | TYPE-C |
| 功能协议 : | QI1.2.4 |
产品详情
IP6821苹果iPhone 14磁吸无线充电方案，磁吸对齐功能仅适用于 iPhone 12、iPhone 13、iPhone 14 和 iPhone 15 全系列机型。
IP6821苹果iPhone 14磁吸无线充电方案优势：
（1）方案制作成本低，可直接9V输入工作电压，最大输出功率15W兼容苹果磁吸7.5W；
（2）外置MOS管设计，使得PCBA板子散热条件良好，温度低；
（3）IP6821方案兼容性好，能满足人们日常充电使用；
（4）PCB板尺寸仅有大母指大小，可用于小尺寸的MagSafe充电器等比例模具，具有良好的通用性；
（5）方案整体设计尺寸跟MagSafe充电器相同，可共用市面第三方现成的模具，使用方案设计能够快速应用到产品中。

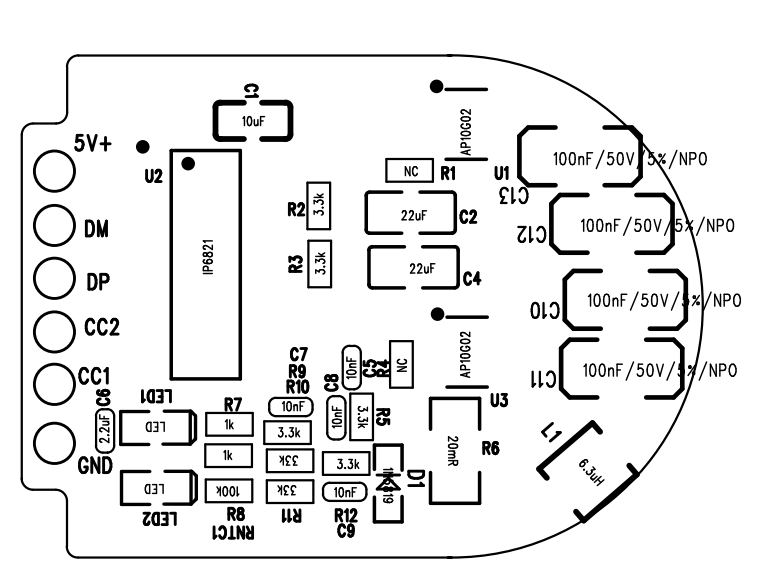

IP6821苹果iPhone 14磁吸无线充电方案PCB设计图：

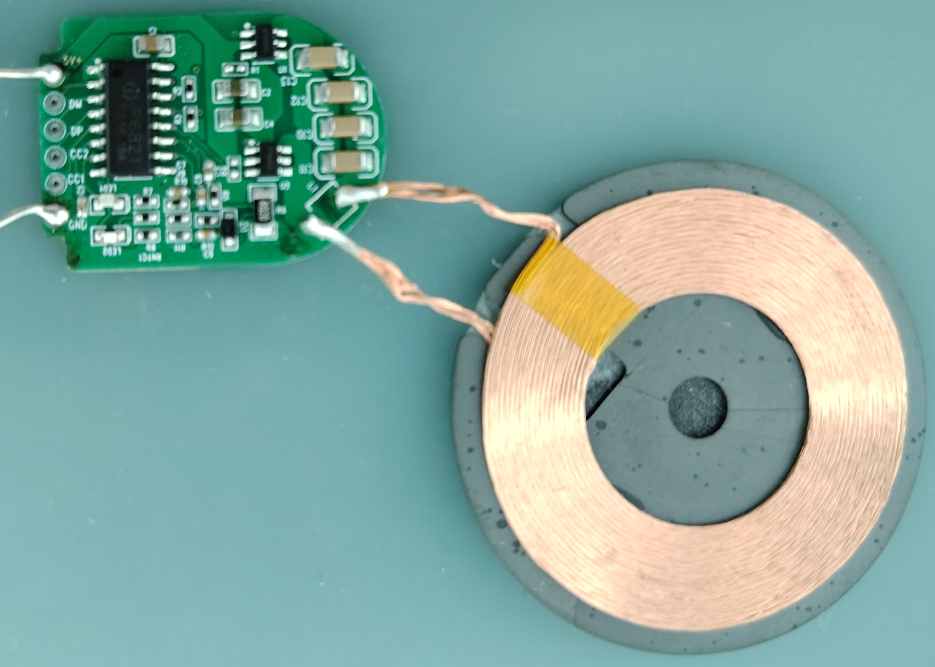

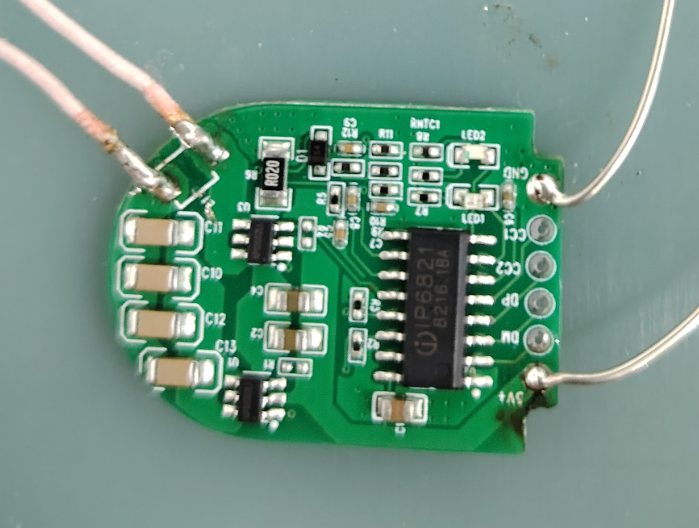

IP6821苹果iPhone 14磁吸无线充电方案实拍PCBA样板图：
英集芯IP6821是一款高集成度，符合WPC qi标准的无线充电发射控制芯片。芯片内部集成H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等必要的无线充电资源。支持协议、异物检测灵敏度、指示灯等功能定制。
IP6821苹果iPhone 14磁吸无线充电方案，所用发射端SOC主控芯片IP6821规格书PDF下载：
