一、12V嵌入式无线充电方案IP6801简述：

          IP6801是一款高集成度，符合WPC qi标准的无线充电发射控制芯片。芯片内部集成H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等必要的无线充电资源。IP6801采用专利H桥驱动架构，支持12V直供电工作，解决了传统单片机发射方案无法直接12V供电以及小占空比下驱动可靠性差等痛点。IP6801支持在PC端上位机自定义指示灯、协议功能、异常保护等参数。

二、12V嵌入式无线充电方案IP6801特点：

（一）符合WPC qi标准

（1）支持BPP、PPDE、EPP协议

（2）支持5W/7.5W/10W/15W充电

（二）集成ASK通讯解调模块

（三）集成DP&DM申请5V/9V/12V电压

（四）集成单通道触摸按键检测

（五）集成8bit MCU和OTP ROM

（六）内置完善的保护措施

（1）支持空载和带载异物检测

（2）支持NTC温度检测

（3）支持输入过压/欠压/过流保护

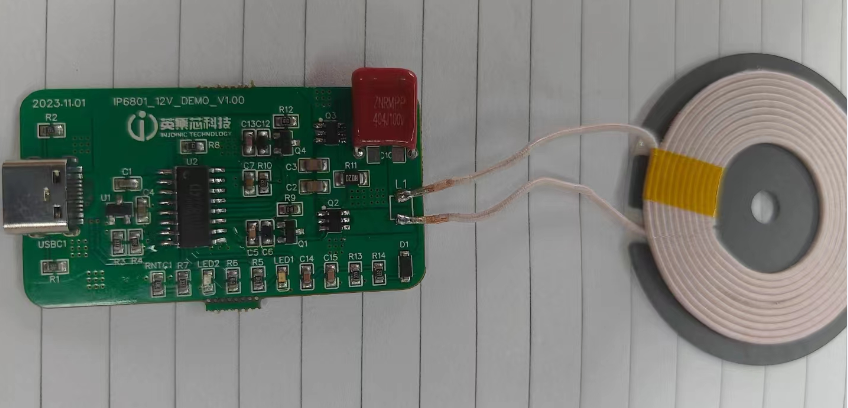

三、12V嵌入式无线充电方案IP6801模块特性：

输入电压：12V

       支持5V@500mA适配器供电

       支持PC USB接口供电

输出：5V / 1A、9V / 1.66A、12V / 1.25A

输出功率：15W

QI标准：支持BPP、PPDE 、 EPP协议

工作待机功耗：小于10mA

四、12V嵌入式无线充电方案IP6801模块应用场合：

（一）蓝牙音箱嵌入无线充电

（二）台灯嵌入无线充电

（三）电子时钟嵌入无线充电

（四）小夜灯嵌入无线充电
