诺芯盛科技推出一款基于英集芯IP6862芯片设计的一芯三充无线充电方案，功率分配：15W+15W+3W的手机、手表无线充电发射端方案。

一、一芯三充无线充电方案IP6862简介：

        英集芯IP6862是一款支持一芯多充的无线充电发射端控制SOC芯片，内部集成32位MCU、ADC、Timer、I2C、H桥驱动、ASK解调&解码以及丰富的IO资源，可以定制各类Qi协议无线充电方案并通过认证测试。

二、一芯三充无线充电方案IP6862特点：

（一）支持WPC最新标准

（1）支持Qi协议BPP，EPP认证

（二）工作电压

（1）4V ~ 20V

（三）支持单路最大30W应用

（四）支持多种一芯多充拓扑

（1）15W + 15W

（2）15W + 15W + 3W

（3）功率向下兼容

（五）集成2套H桥驱动

（1）一套4N H桥驱动

（2）一套2P2N H桥驱动

（六）集成内部电压&电流解调

（1）3路电压ASK解调

（2）2路电流ASK解调

三、一芯三充无线充电方案IP6862芯片线圈分配之线圈（1）

IP6862内置4N全桥驱动，外围电路需要搭建全桥4xNMOS实现无线充电控制器。

一芯三充无线充电方案IP6862芯片线圈（1）4xNMOS全桥驱动应用电路

一芯三充无线充电方案IP6862芯片线圈（1）4xNMOS电压解码电路

一芯三充无线充电方案IP6862芯片线圈（1）4xNMOS电流解码电路

四、一芯三充无线充电方案IP6862芯片线圈分配之线圈（2）

IP6862内置2P2N全桥驱动，外围电路需要搭建全桥2个P+NMOS实现无线充电控制器。

一芯三充无线充电方案IP6862芯片线圈（2）2P2NMOS全桥驱动应用电路

一芯三充无线充电方案IP6862芯片线圈（2）2P2NMOS电压解码电路

一芯三充无线充电方案IP6862芯片线圈（2）2P2NMOS电流解码电路

五、一芯三充无线充电方案IP6862芯片线圈分配之线圈（3）

IP6862不做线圈3内置H桥驱动电路，而是将48MHz QiPWM2输出的两路PWM信号复用到GPIO上，直接使用GPIO驱动P+N全桥。

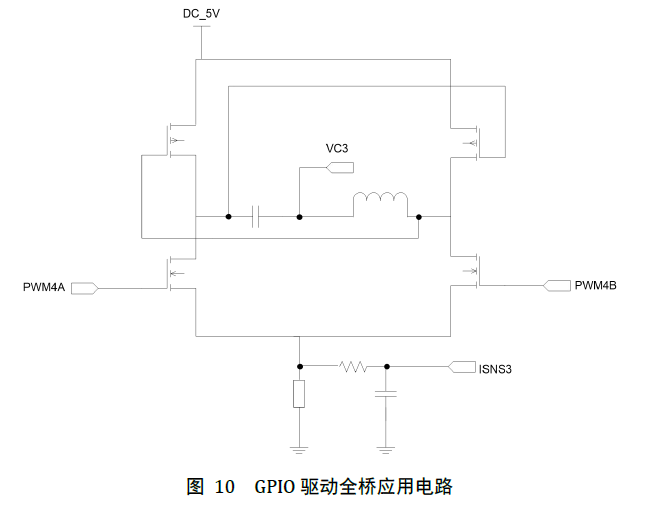

一芯三充无线充电方案IP6862芯片线圈（3）GPIO驱动全桥应用电路

一芯三充无线充电方案IP6862芯片线圈（3）GPIO驱动电压解码电路

六、一芯三充无线充电方案IP6862芯片之简化应用原理图：

七、一芯三充无线充电方案IP6862芯片之固件升级说明：

英集芯IP6862可以重复烧录固件，需使用配套升级工具进行升级。
