TWS蓝牙耳机充电仓方案IP6816芯片是一款集成Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为无线充TWS蓝牙耳机充电仓提供完整的电源解决方案。

TWS蓝牙耳机充电仓方案IP6816芯片可实现TWS对耳独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至30uA。可灵活定制耳机充满判饱电流，充满电流检测精度高达1mA。

TWS蓝牙耳机充电仓方案IP6816芯片Qi协议无线充电接收功能：

（1）IP6816支持Qi协议无线充电接收功能。无线接收功能的谐振电容需要根据实际线圈电感做调整，请直接联系英集芯技术支持部门。

（2）当同时插入有线充电和放置到无线充电TX端时，IP6816优先使用有线充电，此时会主动关闭无线充电接收功能。

TWS蓝牙耳机充电仓方案IP6816芯片，耳机插入自动检测与轻载自动待机说明：

       IP6816检测到耳机插入后，即刻从待机态唤醒，打开升压5V给耳机充电，省去按键操作，支持无按键模具方案。 IP6816支持轻载自动待机功能，当PH1和PH2上的耳机负载电流均小于4mA持续16s后即自动进入待机状态。进入待机后VOUT输出电压有三种配置：5V、VBAT和2.4V。标准品待机VOUT输出电压为2.4V，其他规格需要单独定制。

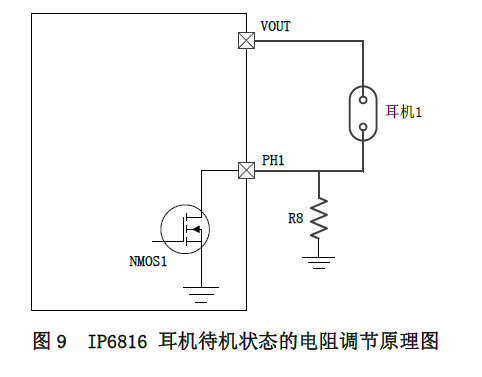

        当蓝牙耳机被充满，IP6816会主动进待机且VOUT输出变为2.4V，此时为了让蓝牙耳机也进入待机状态，需要调节PH1/PH2上的电阻R8/R9。以PH1为例，其调节方法如下：

（1）R8默认配置为100K欧姆

（2）若IP6816进入待机时，蓝牙耳机不能进入待机状态，则逐步调小R8

（3）若IP6816进入待机时，插拔耳机无法唤醒IP6816，则逐步调大R8

（4）重复步骤2/3，直至找到一个电阻R8，当IP6816进入待机时，既可以让蓝牙耳机进入待机状态，也可以插拔耳机唤醒IP6816。

TWS蓝牙耳机充电仓方案IP6816芯片实例应用：

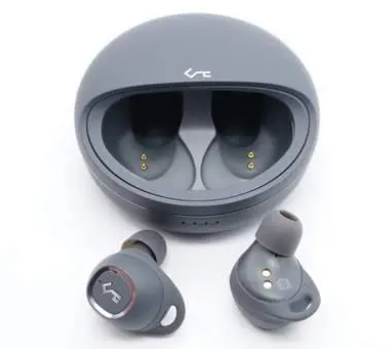

知名的跨境电商公司AUKEY推出一款AUKEY KeySeries T10真无线耳机，其中充电仓部分就是应用了英集芯TWS蓝牙耳机充电仓方案IP6816芯片，AUKEY KeySeries T10真无线耳机在外观设计上非常的具有特色，荣获了德国IF设计奖。

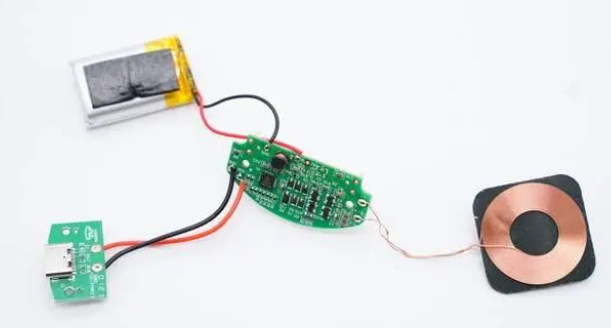

TWS蓝牙耳机充电仓方案IP6816芯片实例应用之AUKEY KeySeries T10真无线耳机充电仓拆解图一：

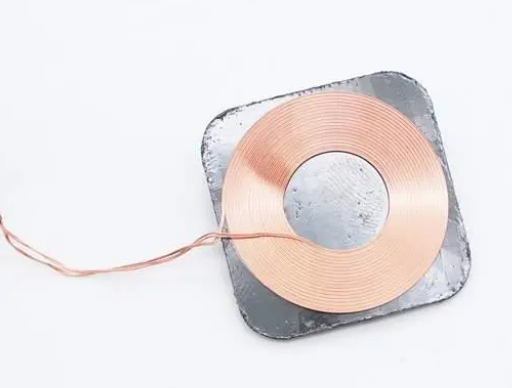

TWS蓝牙耳机充电仓方案IP6816芯片实例应用之AUKEY KeySeries T10真无线耳机充电仓拆解图二，圆形无线充电接收线圈特写，固定在隔磁片上。

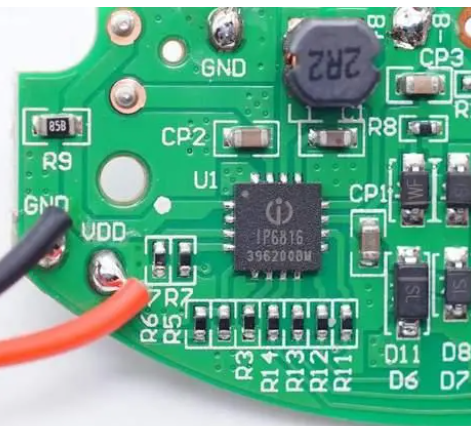

TWS蓝牙耳机充电仓方案IP6816芯片实例应用之AUKEY KeySeries T10真无线耳机充电仓拆解图三，IP6816芯片特写：

INJOINIC英集芯IP6816 TWS耳机充电仓管理SoC，这是一款集成Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，支持双路耳机独立入仓自动检测，1-4LED呼吸灯效果以及188数码管电量显示，同时支持客制化5V通讯功能，为无线充 TWS 蓝牙耳机充电仓提供完整的电源解决方案。
