产品描述
| 产品属性 | 属性值 |
|---|---|
| 产品分类 : | 无线充电宝二合一芯片 |
| 芯片型号 : | IP5568 |
| 功能定制 : | 是 |
| 灯显模式 : | 88、188数码管电量显示 |
| 接口说明 : | TYPE-C |
| 功能协议 : | PD2.0双向输入/输出协议 |
产品详情

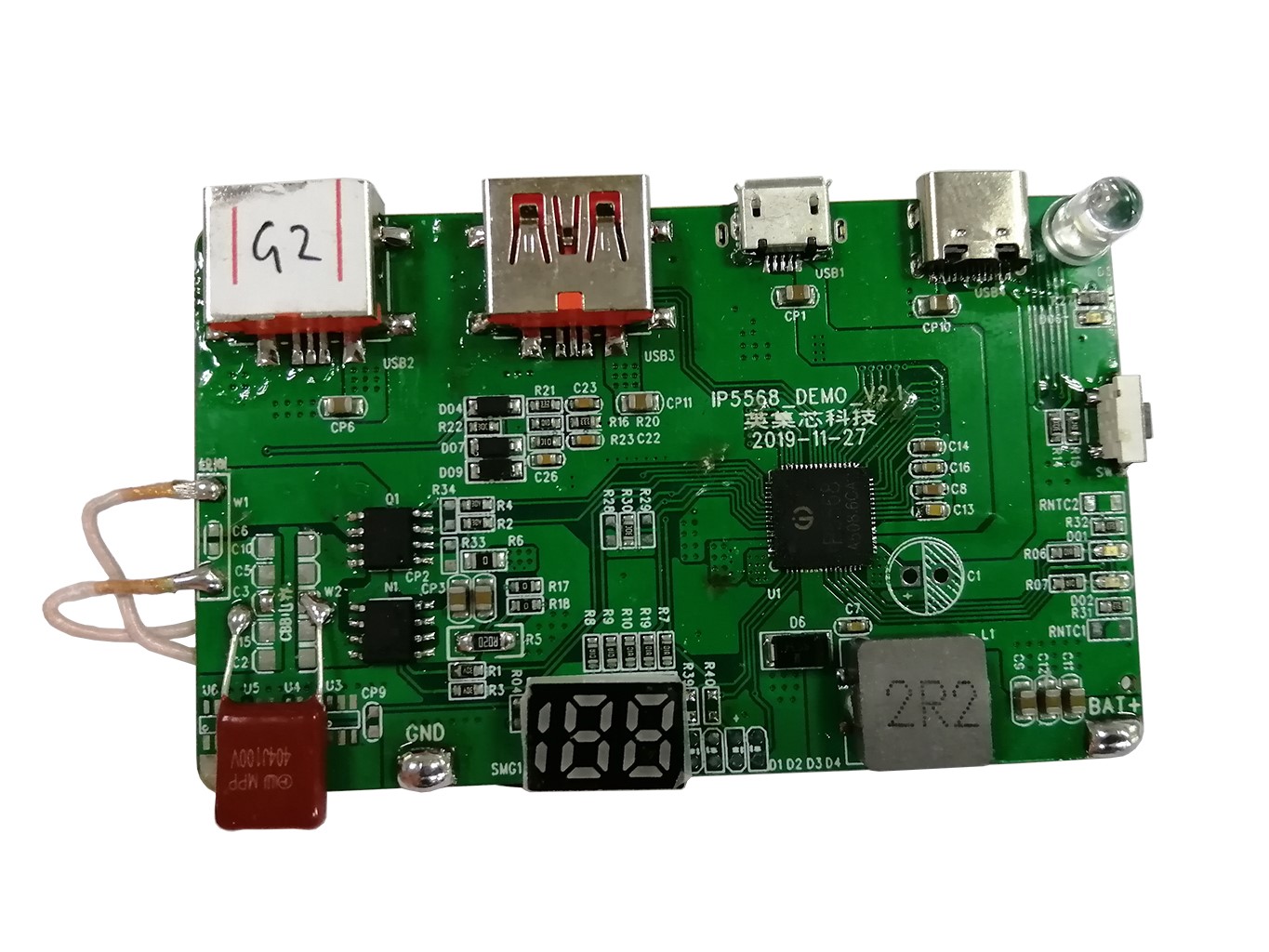

诺芯盛科技为您推荐一款英集芯IP5568发射端10W无线充电芯片方案 集成电池充电管理PD快充的二合一无线充电宝方案。
英集芯IP5568发射端10W无线充电芯片方案是一款集成PD18W快充电池充电管理带数码管电量显示及支持10W无线充电发射及接收SOC
10W无线充电芯片方案 集成电池充电管理芯片IP5568是一款集成无线充TX/RX、QC2.0/QC3.0/SCP/VOOC输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+ 1.1&2.0输出快充协议、USBC/PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS输出协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。可同时支持USB Ax2，USB B，USB C四个USB口，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，只支持5V。IP5568支持无线充和USB口同时使用。
英集芯IP5568的高集成度与丰富功能，只需一个电感实现降压与升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
无线充电芯片方案 集成电池充电管理芯片IP5568支持1/2/4颗LED电量显示，支持88、188等各种数码管电量显示；支持照明功能；支持按键。
10W无线充电芯片方案 集成电池充电管理芯片IP5568无线充供电功能：
无线充TX的供电电源直接从VSYS取电，无线充TX和升压同时工作时，无线充只支持 5W，boost输出只能是5v，没有快充。当charger工作时，并且没有输出口放电，如果可以申请到充电器进入快冲，无线充TX可以支持10W。
10W无线充电芯片方案 集成电池充电管理芯片IP5568快充功能：
英集芯IP5568支持多种规格的快充形式：QC2.0/QC3.0、FCP、AFC、SFCP、SCP、VOOC、MTK、Apple、Samsung。
给移动电源充电不支持QC2.0、QC30、MTK功能，不支持外置快充协议IC。
给移动电源充电可支持FCP、AFC、SFCP快充输入，由于FCP、AFC、SFCP是通过DP/DM 进行快充握手请求的，所以当增加了其他快充协议IC时，无法再支持FCP、AFC、SFCP快充。

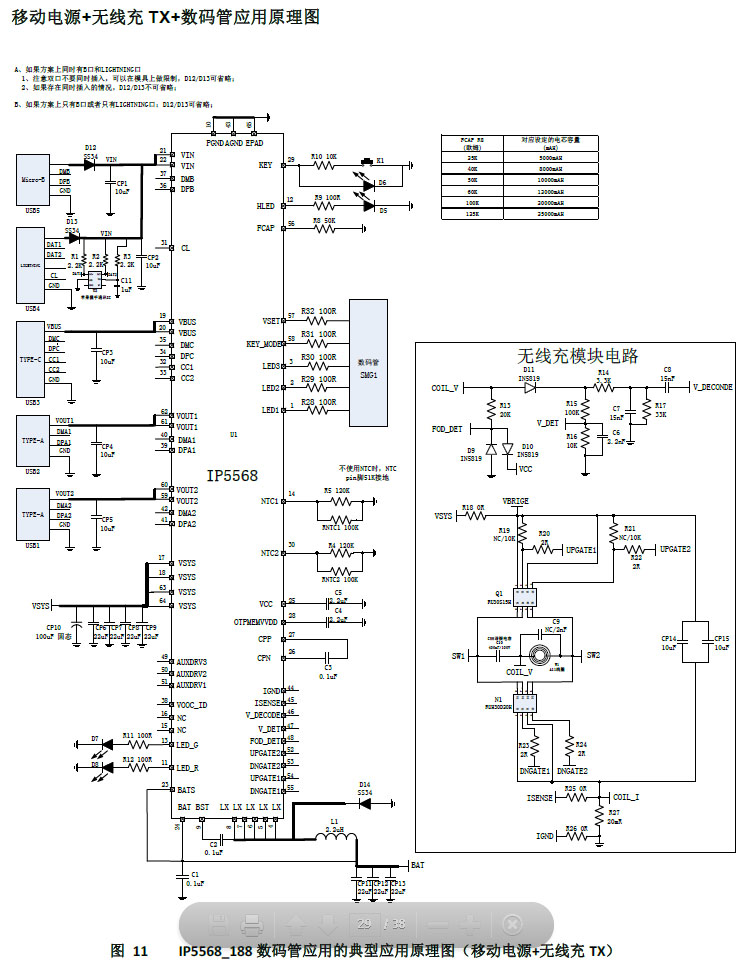

10W无线充电芯片方案 集成电池充电管理芯片IP5568之移动电源+无线充TX+数码管应用原理图：
移动电源给手机充电时：进入放电模式之后，自动检测DP、DM引脚上的快充时序，智能识别手机类型，可支持QC2.0/QC3.0、FCP、AFC、SFCP、SCP、VOOC、MTK协议的手机，以及苹果手机2.4A模式、三星手机2A模式、BC1.2普通Android手机1A模式。
支持苹果手机时：DP=DM=2.7V
支持三星手机时：DP=DM=1.2V
支持BC1.2时：DP与DM短接
在BC1.2模式下，当检测到DP电压大于0.325V且小于2V持续1.25s时，初判为有快充请求，这时将会断开DP与DM之间的短接通路，同时在DM下拉20k到地，如果持续2ms 满足DP电压大于0.325V且小于2V、DM电压小于0.325V，则认为快充连接成功，之后就可以按照QC2.0/QC3.0需求输出请求的电压。任何时候当DP电压小于0.325V，则强制退出快充模式，输出电压立即回到默认5V。
