英集芯IP6801是一款高集成度、符合WPC Qi标准的无线充电发射控制芯片 ，以下是其规格书标注的主要规格参数：

一、ip6801芯片规格书基本信息：

IP6801采用专利H桥驱动架构，支持12V直供电工作，解决了传统单片机发射方案无法直接12V供电以及小占空比下驱动可靠性差等痛点。

IP6801支持在PC端上位机自定义指示灯、协议功能、异常保护等参数。

封装形式：SOP16 。

二、ip6801芯片规格书标注的性能特点：

- 充电功率：支持5W/7.5W/10W/15W无线充电功率 。

- 供电方式：采用专利H桥驱动架构，支持12V直供电工作，兼容5V/500mA适配器和PC-USB接口供电 。

- 集成模块：内部集成H桥驱动模块、ASK通讯解调模块、适配器快充SINK协议等，还集成了单通道触摸按键检测以及8位MCU和OTPROM 。

- 保护机制：内置空载和带载异物检测、NTC温度检测以及输入过压/欠压/过流保护等 。

- 功耗：工作待机功耗小于10mA，睡眠模式下功耗5μA 。

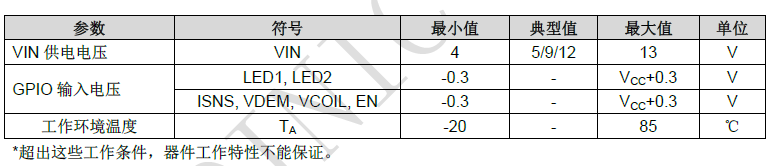

三、ip6801芯片规格书标注的推荐工作条件：

四、应用领域

 主要应用于蓝牙音箱、台灯、电子时钟、小夜灯等智能家居和便携设备的无线充电功能 。
