美芯晟MT5705无线接收器芯片是一款符合qi标准的接收端5W全集成SOC，它采用嵌入式ARM Cortex M0处理器，2KB SRAM, 8KB OTP，完全符合BPP的最新WPC Qi规范（版本1.2.4）。可提供稳定的5W输出功率，支持输出电压5V和电流最大1A，AC to DC转换效率达90%。MT5705拥有完善的过压、过流、过温保护机制，I2C通信接口和GPIO’s。QFN32封装（4 x 4mm）。

       美芯晟MT5705无线接收器芯片采用了业内领先的同步整流控制方法，可以保证在空载、轻载、重载以及负载切换等不同的工作条件下对内部的整流电路实现可靠的控制；可靠的过压/过流/过温保护机制，有效的保证系统运行的安全性；性能优异的同步整流、稳压管和系统架构，有效的保证芯片的低损耗、低温升，适应TWS耳机充电仓不利的散热条件；MT5705会根据不同的工作条件自动调节ASK的发送方式，最大可能的提高通信的可靠性；在Qi认证方面，MT5705采样的灵活的系统架构和高精度的ADC采样电路，保证了其方案在过Qi认证时的一致性和快速性。

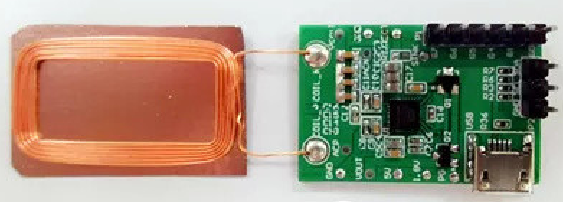

基于美芯晟MT5705无线接收器芯片设计的 RX 5W模组

美芯晟MT5705无线接收器芯片主要功能和特点：

（1）ARM MO处理器，2KB SRAM,8KB OIP

（2）稳定5W功率输出

（3）兼容WPC-1.2.4 BPP协议

（4）完善的过压、进流、过温保护机制

（5）12C通信接口

（6）QFN32封装(4mmx4mm)

美芯晟MT5705无线接收器芯片典型电路设计图：

美芯晟MT5705无线接收器芯片主要应用场景：

尤其适合TWS耳机充电仓、鼠标等各类小功率智能设备

美芯晟MT5705无线接收器芯片，在TWS耳机充电仓无线充电接收应用

美芯晟MT5705无线接收器芯片，在智能电竞鼠标无线充电接收应用

       美芯晟MT5705无线接收器芯片，能够以更简洁的方案设计、更小的模块尺寸、更灵活的方案配置、更可靠的品质以及更优异的性能，完美满足TWS耳机市场的用户需求，为TWS耳机市场强劲发展再添动能。
