美芯晟MT5811是一款高度集成、高性能的片上系统（SoC），用于基于磁感应的无线电发射端解决方案芯片。它完全符合最新的无线电力联盟（WPC）Qi v1.2.4规范，同时支持基线功率配置文件（BPP）和扩展功率配置文件。集成的大尺寸e-FLASH实现了灵活的客户功能支持。

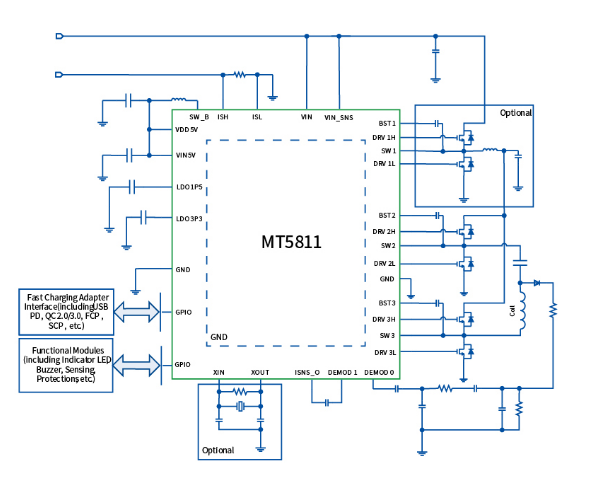

MT5811集成了高压Buck、两个LDO、三对N-MOSFET驱动器、四通道ASK解调模拟前端（AFE）和16通道ASK调制DSP。嵌入式精确的低侧电流传感、通用的10位ADC和DAC实现了高性能的FOD和Q值检测。

它支持过电压、过电流、欠电压保护和过温保护（OVP、OCP、UVP、OTP），以确保安全操作。

MT5811集成了分离的高频和低频振荡器，用于低功率和低成本的应用。内部高频PLL在外部晶体的支持下设计用于高精度时钟和PWM信号的生成。MT5811能够提供灵活的死区时间控制和相移生成，以提高EMI性能。

MT5811支持多协议电源适配器接口检测和控制，支持QC 2.0/3.0、USB PD、SCP、FCP等。

MT5811集成了ARM Cortex MO处理器、16KB eFlash存储器和各种串行接口（I2C、UART、GPIO等），提供强大的处理能力和代码空间。参考应用程序提供标准固件。在库（单独发布）的支持下，客户可以轻松地开发自定义功能。
