英集芯IP2325双节锂电池升压充电芯片简介：

IP2325是一款支持双节串联锂电池/锂离子电池的升压充电管理IC。

IP2325集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP2325的升压开关充电转换器工作频率500KHz；5V输入，8V/1.2A输出转换效率93%；

IP2325具有输入限压功能，可以智能调节充电电流，自适应适配器负载能力。

IP2325支持外接电阻来调整充电电压；

IP2325集成NTC保护功能，配合NTC电阻

IP2325采用ESOP8封装。

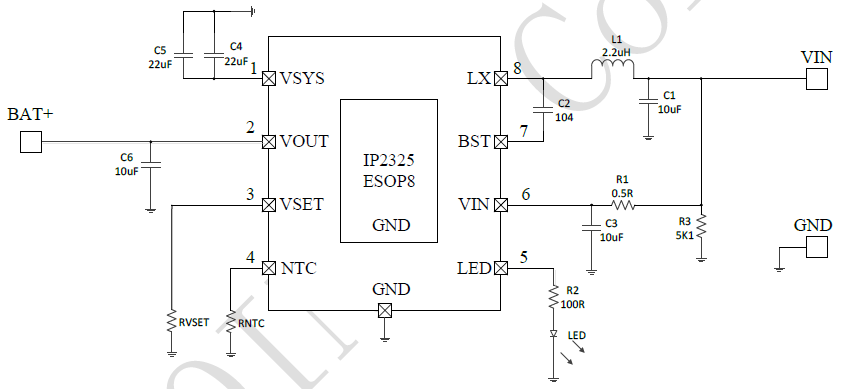

双节锂电池升压充电芯片ip2325电路原理图：

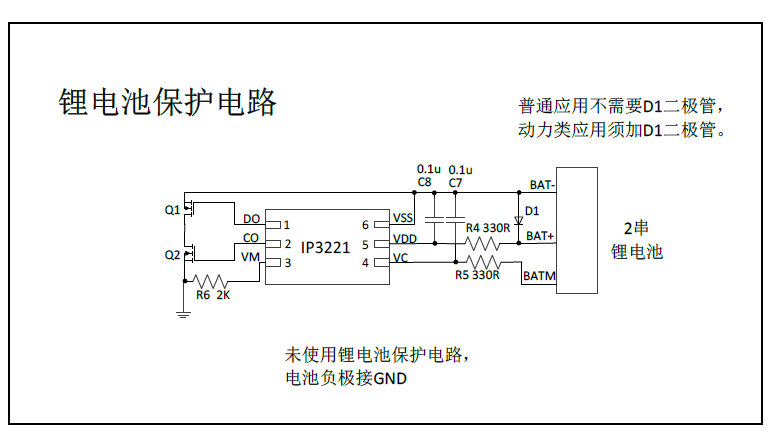

英集芯ip2325芯片电路原理图说明之锂电池保护电路：

       （1）普通应用不需要D1二极管；

       （2）动力类应用须加D1二极管；

       （3）未使用锂电池保护电路，电池负极接GND；

ip2325电路原理图中文资料RVSET充电电压设置功能说明：

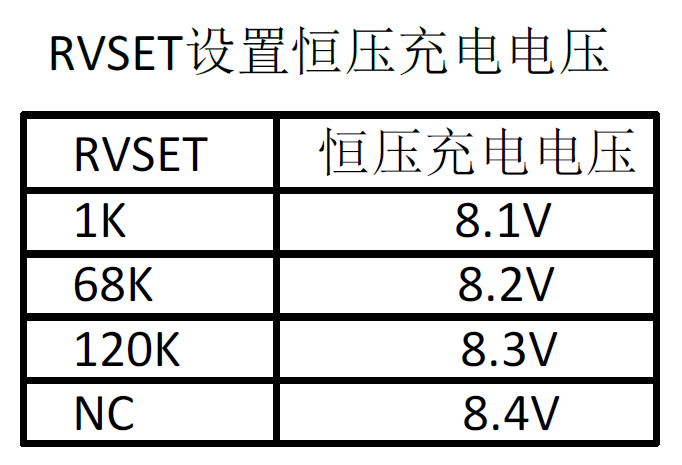

IP2325支持VSET脚外接电阻RVSET，来设置恒压充电电压；具体的设置对应关系如下图所示

ip2325电路原理图中文资料升压充电功能说明：

       IP2325集成一个Boost同步升压充电控制器，开关频率500KHz，输出升压到8.4V，给双节锂电池/锂离子电池充电。5V输入，8.0V/1.2A输出时效率为93%

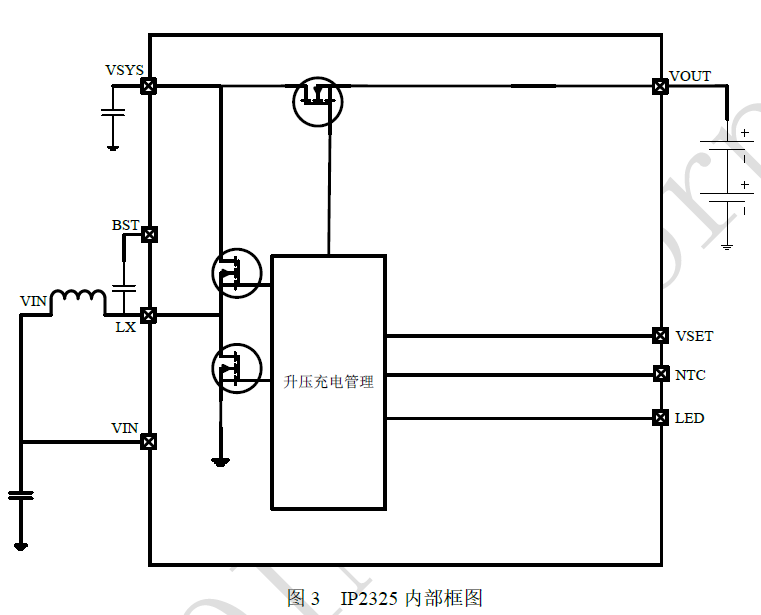

ip2325电路设计内部框图原理功能参考说明：
