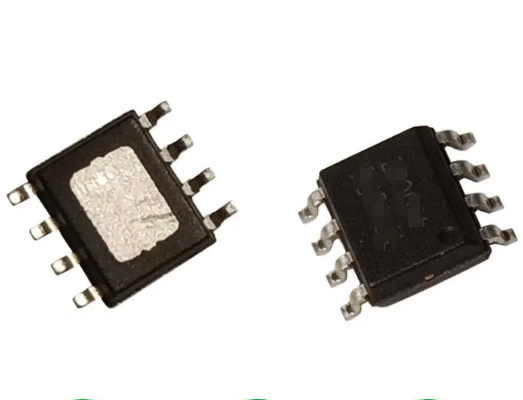

一、英集芯IP2320两节锂电池串联充电方案带NTC芯片简介：

       英集芯IP2320是一款集成功率MOS，采用同步开关架构，5V输入，8V/1A输出转换效率93%，集成NTC保护功能，配合10K NTC电阻可实现充电NTC保护的支持双节串联锂电池/锂离子电池的升压充电管理IC。

二、英集芯IP2320两节锂电池串联充电方案带NTC芯片特性：

（1）5V输入同步开关升压充电

（2）升压充电效率93%

（3）恒压充电电压可外部电阻设置

（4）恒流充电电流可外部电阻设置

（5）自动调节输入电流，自适应适配器负载

（6）支持充电NTC温度保护，支持10K NTC电阻

（7）支持LED充电状态指示

（8）功率MOS内置

（9）400KHz开关频率，可支持2.2uH电感

（10）输出过压保护

（11）IC过温保护

（12）输入输出管脚耐压20V

（13）ESD 4KV

三、英集芯IP2320两节锂电池串联充电方案带NTC芯片典型电路设计原理图：

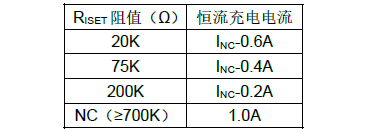

四、英集芯IP2320两节锂电池串联充电方案带NTC芯片充电电流设置说明：

IP2320支持LED脚复用，外接电阻RISET，来设置恒流充电电流，只有4档可选择；

只在VIN插入时检测一次，充电开始后修改RISET阻值充电电流不会改变。

标准品当RISET NC时，充电电流ICHG为1.0A

可定制恒流充电电流。
