我们知道常用的手持式电动工具，通常都采用多串锂电池供电，因为可以做到高电压低电流实现快速充电功能，而且由于电流较小，充电工作时温升也比较小即温度相对低一些，其中3串锂电池的电动工具应用较为广泛，也有部分大功率工具使用5串锂电池供电。但是这些多串电池组通常使用外置的专用充电器充电，日常生活中遇到最麻烦的问题是充电器体积比较大，难以随身携带，另外也无法与现代的PD充电器兼容，无法做到拿一个充电器通用，使用起来有诸多不便。

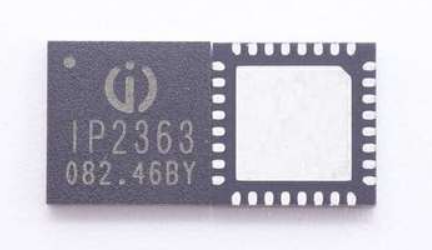

       英集芯推出了一款专为电动工具大功率多串锂电池充电的升降压SOC芯片IP2363，这是一款集成PD3.0和DP&DM输入快充协议和同步升降压转换器的锂电池充电管理芯片，充电功率高达30W；IP2363支持2/3/4/5节串联电芯，可通过外接电阻设置选择电池串联节数；IP2363内置IC温度、电池NTC温度和输入电压控制检测环路，可以根据识别到的充电器功率，智能调节充电电流。

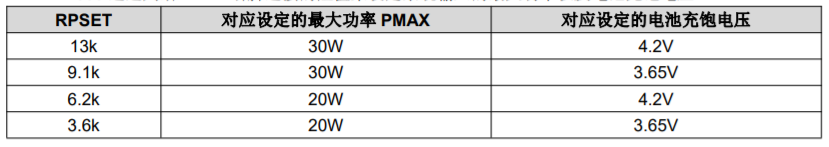

PD 30W快充5串充电管理芯片IP2363输入最大功率以及电池充饱电压：

IP2363通过判断PSET引脚连接的阻值来设定系统输入的最大功率以及电池充饱电压

30W快充5串充电管理芯片IP2363特性：

（一）充电规格

     （1）集成BUCK-BOOST升降压功率NMOS驱动

     （2）充电功率最大30W

     （3）自适应充电电流调节

     （4）外接电阻设置电池串联节数：2/3/4/5

     （5）外接电阻可设置最大充电功率，最大支持30W充电

     （6）支持输入充电电压范围5~20V

     （7）支持电池类型三元锂电池（4.20V）和磷酸铁锂电池（3.65V）

（二）快充规格

     （1）集成PD3.0 UFP协议

     （2）集成DP&DM输入快充协议

（三）其他功能

     （1）2/1LED充电指示灯

     （2）IP2363_I2C定制型号支持I2C功能

     （3）待机功耗5μA

     （4）EN复位功能

（四）多重保护、高可靠性

     （1）输入过压、欠压保护

     （2）电池过充、过流保护

     （3）IC过温保护

     （4）充电电池温度NTC保护

     （5）ESD 4KV，输入（含CC1/CC2引脚）耐压30V

（五）封装规格：5mm×5mm 0.5pitch QFN32
