产品描述
| 产品属性 | 属性值 |
|---|---|
| 产品分类 : | 充电ic |
| 产品品牌 : | 英集芯 |
| 产品型号 : | IP2364 |
| 包装数量 : | 4000 PCS |
| 包装方式 : | 真空盘装 |
| 封装规格 : | ESOP8 |
产品详情
（一）3串锂电池充电管理芯片英集芯IP2364简介：
英集芯IP2364是一款集成同步开关的降压转换器、支持3串锂电池降压充电管理IC。
IP2364内置功率MOS，采用同步开关架构，开关频率450kHz，转换效率高达93%。
IP2364的工作输入电压范围是15V到24V，支持外接电阻调节输入欠压保护电压，输入电压降低到设置欠压保护电压后，自动减小充电电流。
IP2364标准品的充电电流是1.5A，通过定制，最大可支持3A充电。
IP2364支持NTC功能，可以通过外接NTC电阻实现充电NTC温度保护。
IP2364具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。
IP2364有多种保护功能，具有输入过压、欠压保护，过温保护等功能

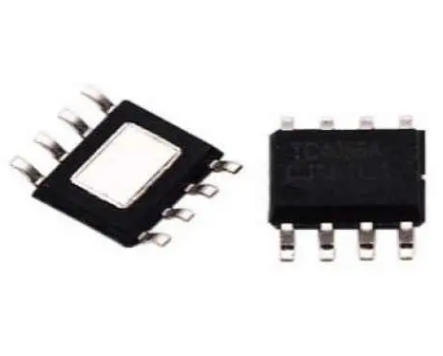

IP2364采用ESOP8封装。
（二）3串锂电池充电管理芯片英集芯IP2364特性：
（1）内置功率MOS
（2）工作输入电压范围：15V到24V
（3）支持3串锂电池充电
（4）充电电流1.5A，定制最大可支持3A充电
（5）450kHz开关频率
（6）支持充电NTC温度保护
（7）支持外接电阻调节输入欠压保护电压
（8）支持LED充电状态指示
（9）输入过压、欠压保护
（10）整机过温保护
（11）ESD 4kV

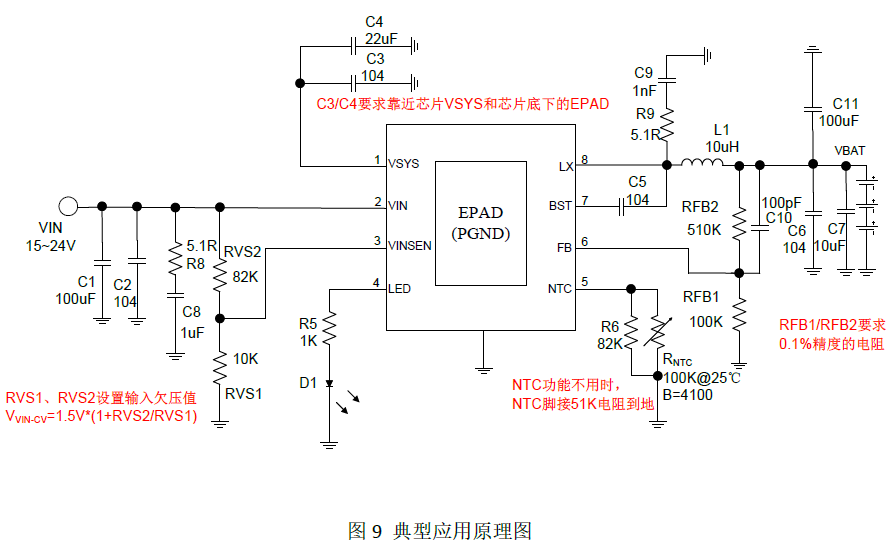

（三）3串锂电池充电管理芯片英集芯IP2364典型应用电路设计图：
（四）3串锂电池充电管理芯片英集芯IP2364同步开关降压转换器介绍：
IP2364集成一个同步开关降压转换器。输入电压范围是15V~24V，最大充电电流3A。IP2364内置有功率开关管，工作时的开关频率是450kHz。在VIN=20V，VBAT=10.8V@1.5A时，转换效率93%。
【温馨提示】IP2364是降压充电方式，要求输入电压比输出的最高电压，至少要高0.8V以上。
（五）3串锂电池充电管理芯片英集芯IP2364保护功能：
IP2364具有输入过压保护功能：当VIN上升超过27V，IP2364检测到输入过压，停止充电；当VIN 再次下降到25V，IP2364才认为输入正常，重新开始充电。
IP2364具有过温保护功能：当IP2364检测到芯片温度达到140℃，会停止充电；当温度下降到100100℃，IP2364才认为温度恢复正常，重新开始充电；
（六）3串锂电池充电管理芯片英集芯IP2364充电指示灯显模式：
IP2364支持电池充电LED指示灯，默认配置为：
（1）充电过程LED灯常亮
（2）充电满后灭灯
（3）异常LED灯闪烁。
