产品描述
| 产品属性 | 属性值 |
|---|---|
| 产品分类 : | MOS管 |
| 产品品牌 : | APM |
| 产品型号 : | AP10G02LI |
| 包装数量 : | 3000 PCS |
| 包装方式 : | 卷带盘装 |
| 封装规格 : | SOT23-6L |
产品详情
6脚SOT23-6L封装20V耐压N+P管AP10G02LI是一款专用于超低成本15W无线充电方案的MOS管，AP10G02LI采用先进的沟槽技术，提供出色的RDS（ON）、低栅极电荷和栅极电压低至2.5V的操作，AP10G02LI N+P MOS还适用于电池保护或其他开关应用。

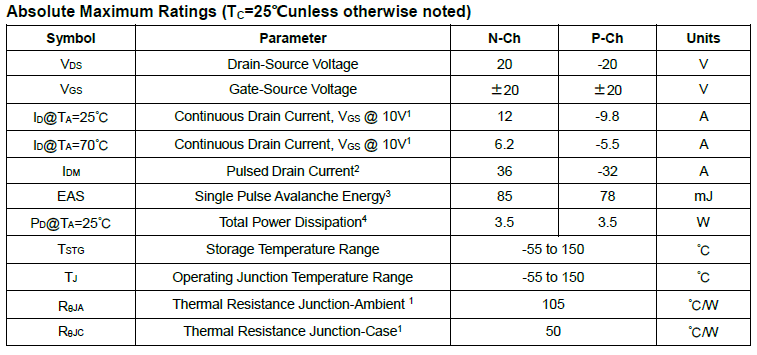

低成本15W无线充MOS管AP10G02LI的绝对最大额定值：

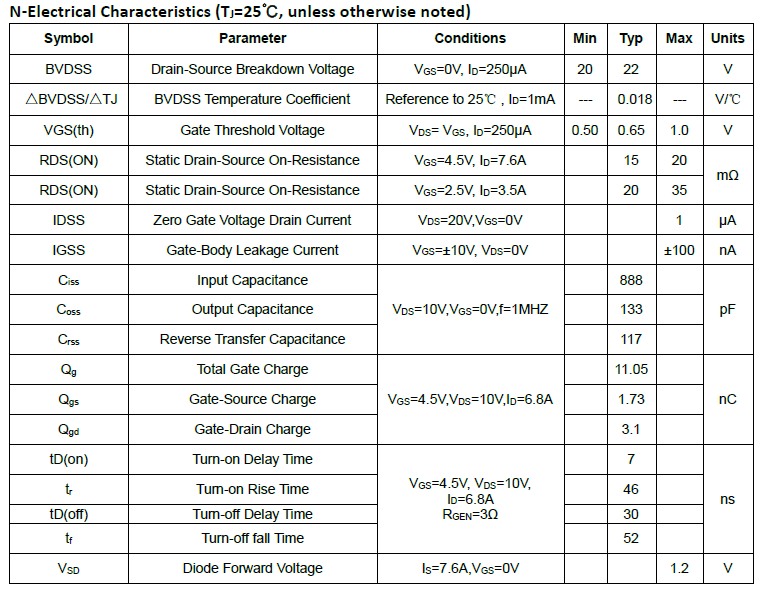

低成本15W无线充MOS管AP10G02LI的N-电气特性：

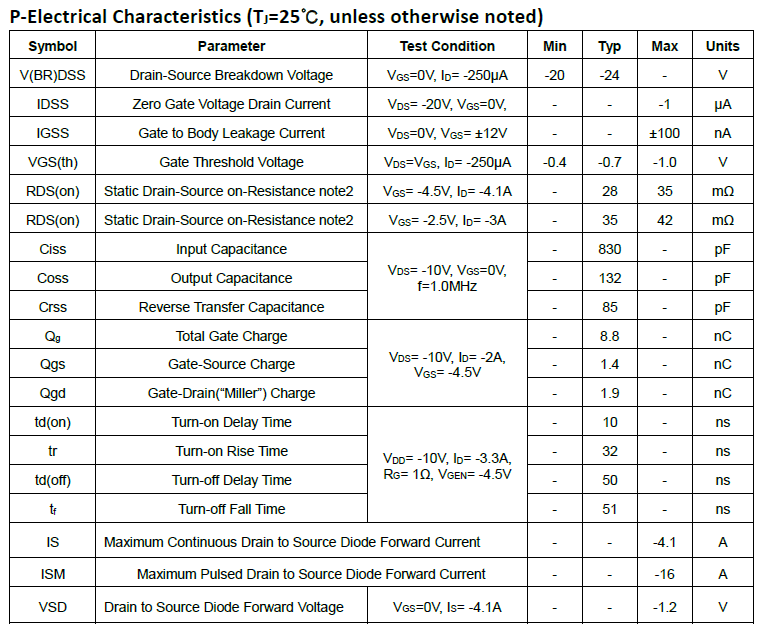

低成本15W无线充MOS管AP10G02LI的P-电气特性：
低成本15W无线充MOS管AP10G02LI的性能特征：
VDS=20V ID=12A
RDS（ON）<20mΩ@VGS=10V（典型值：15mΩ）
VDS=-20V ID=-9.8A
RDS（ON）<35mΩ@VGS=-10V（典型值：28mΩ）

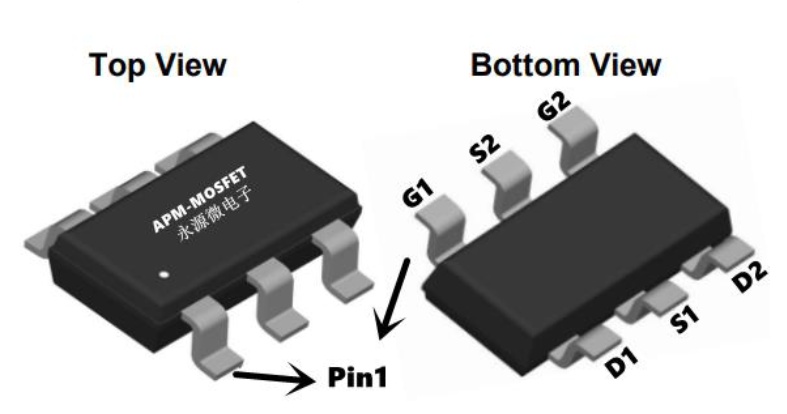

低成本15W无线充MOS管AP10G02LI的封装示意图：
英集芯原厂推荐AP10G02LI（N+P 6脚MOS STO23-6L）、AP20G02BDF 20A 20V N+P PDFN3X3-8L，适用于符合QI标准的15W低成本无线充电发射端SOC方案IP6821及IP6822系列产品。详情请咨询英集芯方案设计IDH公司---诺芯盛科技
