（一）杰华特JW7951C无线充电15W功率全桥芯片产品描述：

          JW7951C是一款专为无线充电器发射器设计的高效全桥功率级（集成MOS管加驱动器）。JW7951C是一颗全桥功率级，芯片内置MOS管和驱动器，支持20V输入电压，支持15W输出功率，集成输入电流检测功能。

（二）杰华特JW7951C无线充电15W功率全桥芯片产品特点：

（1）4.0V 至 20V 宽输入电压范围

（2）输出功率：15W

（3）集成低RDSON开关功率MOS

（4）独立的两个 PWM 控制，用于灵活的发射器设计

（5）集成输入电流检测和可编程电流检测比

（6）支持所有无线充电器切换频率

（三）杰华特JW7951C无线充电15W功率全桥芯片产品参数：

（1）4.0V至20V宽输入电压范围

（2）输出功率：15W

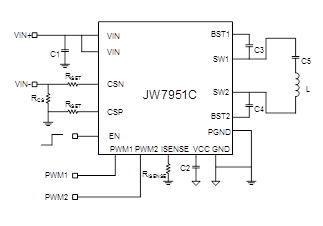

（四）杰华特JW7951C无线充电15W功率全桥芯片产品电路示意图：

（五）内置杰华特JW7951C无线充电15W功率全桥芯片设计的苹果手表模块PCBA示意图：
