一、10W无线充电接收端芯片IP6832简介：

      10W无线充电接收端芯片IP6832是一款高集成度，支持WPC Qi标准的无线充电接收SOC芯片。芯片内部集成高效全桥同步整流电路，实现AC-DC转换。整流输出电压VRECT经过内部LDO稳压后输出稳定的直流电压供后级负载使用。

      IP6832内置32-bit MCU和丰富的外设资源，在产品开发时可以省去外置MCU。

      IP6832采用QFN24（4mm*4mm）封装，配合外围精简的应用电路，极大的节省了PCB 占板面积，可以方便的集成到空间紧凑的产品里。

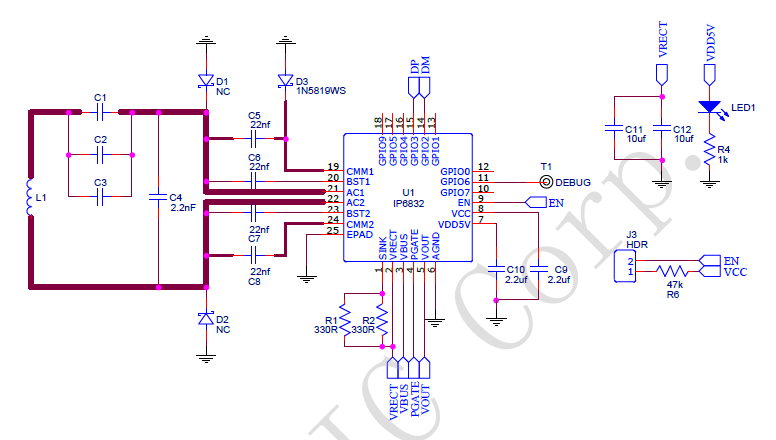

二、10W无线充电接收端芯片典型电路原理图一：

三、10W无线充电接收端芯片典型电路原理图二：

四、10W无线充电接收端芯片特点：

（一）高集成度无线电源接收SOC

（1）内置32-bit MCU

（2）内置10k Bytes MTP，1k Bytes RAM

（3）内置多通道12bit SAR ADC

（二）支持10W无线电源接收

（1）内置高效全桥同步整流电路

（2）内置无线充电过压保护电路

（3）内置ASK调制电路

（4）内置FSK解调电路，支持私有协议

（5）支持WPC Qi最新协议标准

（三）内置稳压LDO电路

（1）输出电压档位3.6~9V可编程

（2）输出电流最大支持1.6A

（3）欠压保护、过流保护
