可单口TYPE-C输入输出的22.5W双向多协议快充移动电源芯片英集芯IP5356-LED-BZ是一款集成QC2.0/QC3.0/SCP输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+ 1.1&2.0输出快充协议、USB C/PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS输出协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。

22.5W双向多协议快充芯片IP5356-LED-BZ特点如下：

同时支持多个USB口

（1）2个USB A口输出

（2）1个USB B口输入

（3）1个USB C口输入/输出

（4）1个lightning输入口

（5）可定制支持1个USB C口输入输出+USB C输出

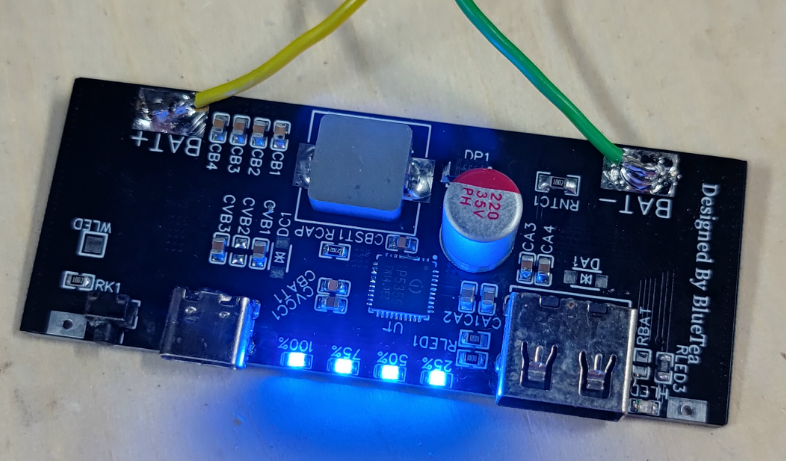

基于单口22.5W双向多协议快充芯片IP5356-LED-BZ设计的一款移动电源板实拍图：

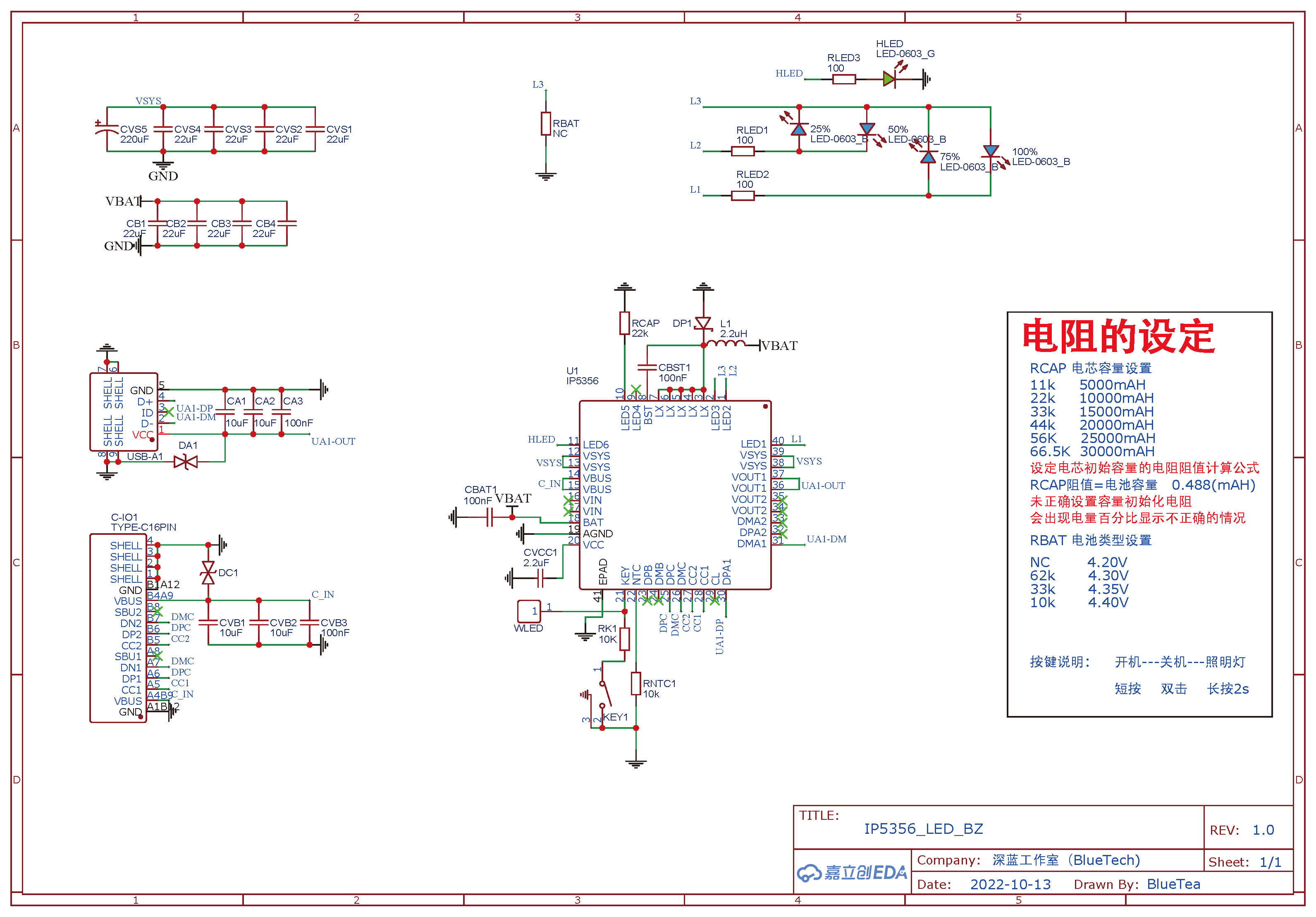

基于22.5W双向多协议快充芯片IP5356-LED-BZ设计的一款移动电源板PCB设计图：

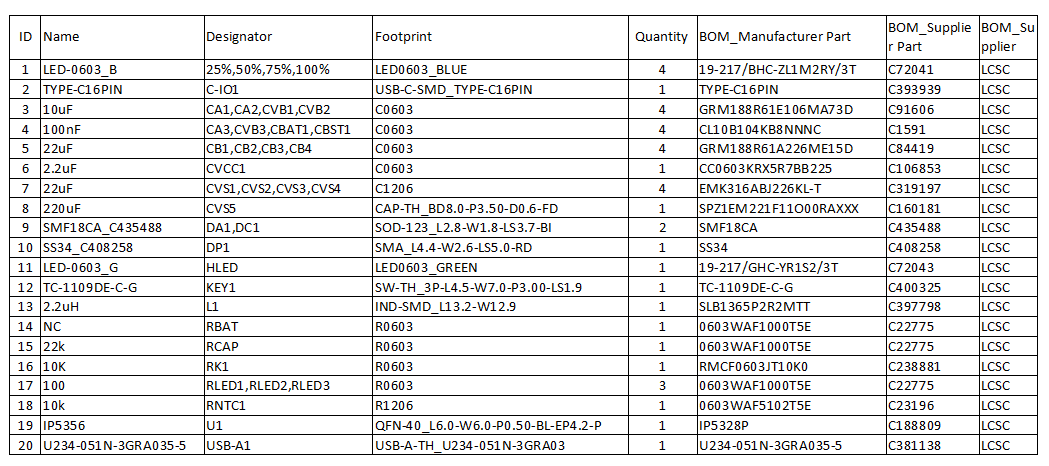

基于22.5W双向多协议快充芯片IP5356-LED-BZ设计的一款移动电源板BOM表如下：

        英集芯IP5356-LED-BZ的高集成度与丰富功能，只需一个电感实现降压与升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

基于单口22.5W双向多协议快充芯片IP5356-LED-BZ设计的移动电源板特点如下：

（1）4灯电量显示，带快充指示灯

（2）1个TYPE-A口支持22.5W最大功率输出,集成22.5W全部快充协议

（3）1个TYPE-C口支持22.5W最大功率输入输出,集成22.5W全部快充协议（不带VOOC协议）

（4）多重保护、高可靠性，输入过压欠压保护，输出过流过压短路保护，电池过充过放过流保护

（5）BOM极简，单电感实现充放电功能
