诺芯盛科技近期在电源方案设计中，使用了一颗性能非常不错而且很实惠的单节锂电池充电芯片NDP4054SD

一、单节锂电池充电芯片NDP4054SD简述：

      DP4054SD是低成本的，单电池，恒流/恒压锂离子电池充电芯片。极简的几个外部组件；NDP4054SD采用非常小的SOT23-5封装。单锂离子电池独立充电器电池。充电电流在外部设置为单电阻器，无需阻塞二极管由于内部MOSFET架构。这个NDP4054SD充电至最终浮动电压NDP4054SD的准确度为±0.6%；自动终止充电循环当充电电流降至1/10时最终浮动电压后的编程值，到达并自动进入睡眠模式，同时移除输入电源。输出为电流和热输出防止在保险柜外操作限制。UVLO、热、OVP和反向连接保护也可用。

二、单节锂电池充电芯片NDP4054SD特点：

（1）用于单节锂离子电池充电器，带热敏电阻

（2）预设充电电压，精度为±0.6%

（3）适用于USB充电

（4）无需MOSFET、检测电阻器或隔离二极管

（5）可编程调整充电电流：100mA至600mA

（6）最大输入电压：12V

（7）低电池充电调节；

（8）6.2V输入过压保护；

（9）自动充电；

（10）停机时可忽略的蓄电池放电电流；

（11）锂电池正负极反接保护；

（12）过流/超温自保护；

（13）提供SOT23-5封装

单节锂电池充电芯片NDP4054SD内部框图

三、单节锂电池充电芯片NDP4054SD应用：

（1）手持式计算机

（2）充电台和托架

（3）低成本小型充电器

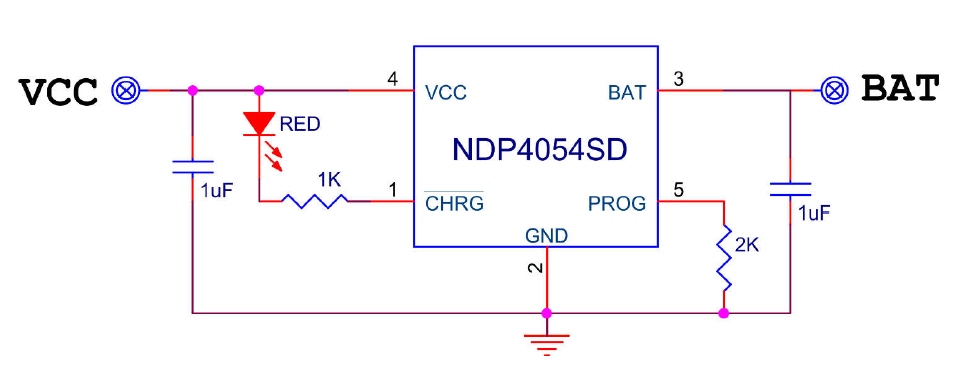

单节锂电池充电芯片NDP4054SD典型电路示意图：

单节锂电池充电芯片NDP4054SD极限参数：
