英集芯IP6829磁吸无线充电芯片是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.3最新标准，支持A11、A11a、MP-A2线圈，支持5W、苹果7.5W、三星10W、15W充电。IP6829通过analog ping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6829解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。

        英集芯IP6829片内集成全桥驱动电路和全桥功率MOS，电压&电流两路ASK通讯解调模块；方案集成度高，可显著降低方案尺寸和BOM成本。

二、英集芯IP6829磁吸无线充电芯片特性：

（一）兼容WPC v1.2.4和v1.3标准

（二）支持5~15W多种应用

     （1）单独5W应用

     （2）快充充电器输入5~15W应用

          5V输入5W应用；

          9V输入5W，7.5W，10W应用；

          12V输入5W，7.5W，10W，15W应用。

     （3）12V充电器输入15W应用

     （4）支持多线圈方案（两线圈，三线圈）

（三）集成NMOS全桥驱动和全桥功率MOS

（四）集成内部电压&电流双路解调

（五）支持FOD异物检测功能

     （1）高灵敏静态异物检测（可通过电容调节）

     （2）支持动态FOD检测

     （3）外接电阻调整FOD参数（调整动态fod）

（六）低静态功耗和高效率

     （1）静态电流10mA

     （2）实测系统充电效率高达80%

（七）兼容NPO电容和CBB电容

（八）针对供电能力不足的USB电源有动态功率调整功能（DPM）

     （1）支持低至5V 500mA的充电器

（九）输入过压，过流，欠压保护功能

（十）支持固件重复升级

（十一）支持PD3.0输入请求

（十二）支持DPDM快充输入请求

（十三）支持Qi协议BPP，PPDE认证

（十四）支持NTC过温保护

（十五）最多可支持3路LED指示

（十六）封装5 mm×5 mm 0.5 pitch QFN32

三、英集芯IP6829磁吸无线充电芯片应用产品：

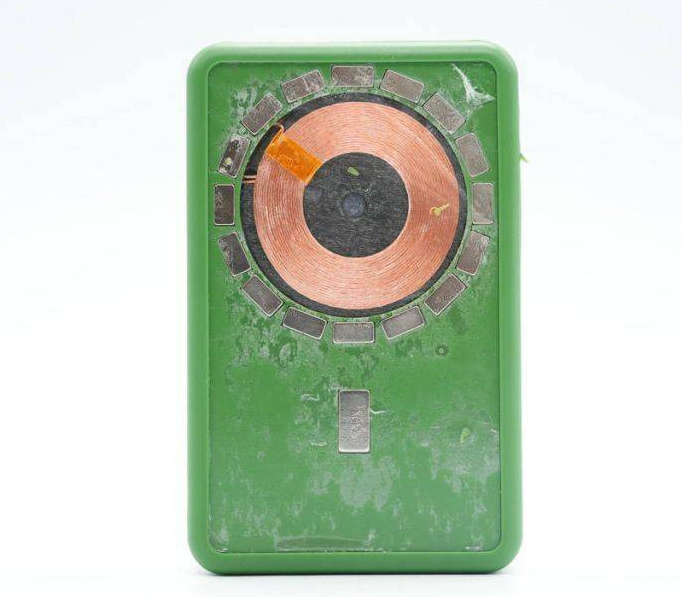

（1）背夹充电设备

（2）无线充电底座

（3）车载无线充电设备
