无线充电宝电路原理图

在移动设备日益普及的今天，无线充电宝以其便捷性和高效性成为用户的首选。然而，许多人对无线充电宝的电路原理并不了解，导致在选择和使用时存在困惑。本文将深入解析无线充电宝的电路原理图，帮助读者更好地理解其技术核心与设计要点。

## 无线充电宝的基本工作原理

无线充电宝的核心技术基于**电磁感应原理**。简单来说，无线充电宝通过内置的发射线圈产生交变磁场，而接收设备（如手机）内部的接收线圈则通过感应磁场产生电流，从而实现电能的无线传输。这一过程涉及到多个关键组件，包括发射电路、接收电路、控制芯片以及电源管理模块。

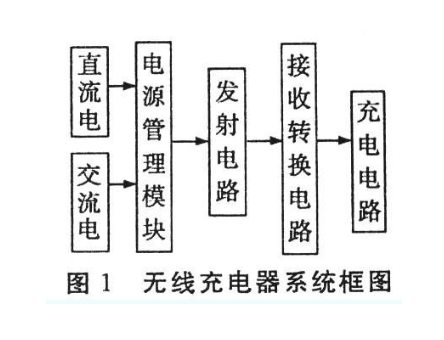

## 电路原理图的核心组成

### 1. **发射电路**

发射电路是无线充电宝的核心部分，负责将直流电转换为高频交流电，并通过发射线圈产生磁场。其核心组件包括：

- **逆变器**：将直流电转换为高频交流电。

- **谐振电容**：与发射线圈共同构成LC谐振电路，提高能量传输效率。

- **驱动芯片**：控制逆变器的工作频率和功率输出。

### 2. **接收电路**

接收电路位于被充电设备中，负责将接收到的磁场能量转换为电能。其主要组件包括：

- **接收线圈**：感应发射线圈产生的磁场并产生电流。

- **整流电路**：将交流电转换为直流电。

- **稳压电路**：确保输出电压稳定，符合设备充电需求。

### 3. **控制芯片**

控制芯片是无线充电宝的“大脑”，负责监控和调节整个充电过程。其主要功能包括：

- **功率调节**：根据设备需求动态调整输出功率。

- **温度监控**：防止设备过热，确保安全。

- **异物检测**：识别非兼容设备或金属异物，避免能量浪费或安全隐患。

### 4. **电源管理模块**

电源管理模块负责电池的充放电管理，确保无线充电宝的高效运行。其功能包括：

- **电池保护**：防止过充、过放和短路。

- **电量显示**：通过LED指示灯或显示屏实时显示剩余电量。

- **充电效率优化**：采用高效的充电算法，减少能量损耗。

## 设计要点与优化建议

### 1. **提高能量传输效率**

无线充电宝的能量传输效率直接影响用户体验。为提高效率，设计时需注意：

- **优化线圈设计**：采用多层线圈或特殊绕线方式，提高磁场耦合效率。

- **降低电路损耗**：选择低阻抗的元器件，减少能量损耗。

### 2. **确保安全性**

安全性是无线充电宝设计的重中之重。设计时需考虑：

- **温度控制**：采用温度传感器和散热设计，防止设备过热。

- **异物检测**：通过算法或硬件检测金属异物，避免安全隐患。

### 3. **兼容性与标准化**

为了满足不同设备的充电需求，设计时需遵循**Qi标准**或其他行业标准，确保兼容性。同时，支持多种充电协议（如PD、QC）也是提升用户体验的关键。

### 4. **小型化与便携性**

无线充电宝的便携性是用户选择的重要因素。设计时需在保证性能的前提下，尽可能减小体积和重量，提升便携性。

## 实际应用中的挑战与解决方案

尽管无线充电宝技术已经相对成熟，但在实际应用中仍面临一些挑战：

- **充电速度**：相比有线充电，无线充电的速度较慢。解决方案包括提高发射功率和优化接收电路。

- **设备兼容性**：不同设备的线圈位置和充电协议可能不同。通过支持多种充电协议和优化线圈设计，可以提升兼容性。

- **散热问题**：高功率充电可能导致设备过热。采用高效的散热设计和温度监控技术可以有效解决这一问题。

## 未来发展趋势

随着技术的不断进步，无线充电宝的未来发展呈现以下趋势：

- **更高功率**：支持快充技术，缩短充电时间。

- **更广范围**：实现远距离无线充电，提升用户体验。

- **智能化**：集成AI算法，实现智能功率调节和设备识别。

通过以上分析，我们可以看出，无线充电宝的电路原理图虽然复杂，但其核心技术已经相当成熟。理解其工作原理和设计要点，不仅有助于用户更好地选择和使用无线充电宝，也为相关从业者提供了技术参考。
