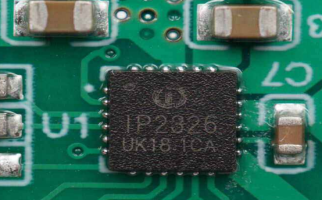

IP2326升压充电芯片的电路设计分析

在探讨暴力风扇这类高功率设备的充电系统时，IP2326这款升压充电芯片的设计逻辑显得尤为关键。其核心价值在于将复杂的电能转换过程简化，同时兼顾效率与安全性，尤其适合需要快速补充电能的场景。以同步开关架构为核心的电能转换机制，如同一台精密的能量调配机，通过内部集成的功率MOS管，将输入电压提升至足以驱动2节或3节串联锂电池的水平。这种设计不仅减少了外围元器件的数量，还让电路板布局更加紧凑——对于内部空间有限的暴力风扇而言，这一点至关重要。

智能电流调节与输入限压功能的协同作用，则像是为充电过程配备了动态平衡装置。当适配器供电能力波动时，芯片会实时监测输入电压，自动调整充电电流大小，避免因过载导致适配器过热或损坏。例如在5V输入条件下，IP2326可稳定输出8V电压，并在1.5A电流下仍保持92%的转换效率，这相当于将每度电的利用率提升到接近极限状态。这种能力尤其适合户外使用的暴力风扇，其充电环境往往存在电压不稳的情况。

多级充电曲线的精妙控制展现了芯片对电池寿命的深度考量。在2串锂电池充电过程中，当检测到单节电池电压低于3.7V时，系统会以50mA的小电流温柔唤醒电池；随着电压升至3.7-6V区间，电流自动提升至100mA；当接近8.4V满电状态时，则切换为恒压模式，如同给气球充气时从快速鼓风转为精准控制，防止过冲损伤电芯。这种分段式策略既保证了充电速度，又将电池衰减风险降至最低。

双电池均衡技术的突破性应用解决了串联电池组的致命痛点。传统方案中，电池个体差异会导致充电不均衡，而IP2326内置的电压检测电路能实时比较两节电池的电压差。当检测到某节电池电压偏低时，自动通过旁路电阻进行能量转移，其工作原理类似于连通器中的水位平衡，确保两节电池始终处于同步充电状态。这项技术对暴力风扇这类大电流设备尤为重要，因为电池组的不均衡会显著缩短整体使用寿命。

NTC温度保护系统的多重防线构成了安全体系的最后屏障。通过与外部热敏电阻联动，芯片能够感知电池温度变化。当检测到温度超过安全阈值时，立即启动降流或断电保护，这种响应机制就像给充电系统安装了消防喷淋装置——平时隐而不显，危机时刻迅速介入。配合可调节的充电超时阈值，形成从时间、温度双重维度的保护网。

在具体的电路设计实践中，工程师可通过三个关键外接元件实现参数定制：设置充电电流的检流电阻、调整输入电压阈值的分压电阻，以及配置超时保护的电容元件。例如将ISET引脚对地接入10kΩ电阻时，最大充电电流可设定为2A，这种模块化设计赋予方案极高的灵活性，如同为不同规格的暴力风扇量身定制充电方案。而采用QFN24封装工艺的芯片本体，其底面大面积散热焊盘可直接与PCB铜箔接触，将工作时产生的热量快速导出，这种设计在处理15W功率时仍能保持稳定运行。

从应用场景反推设计哲学，IP2326的每个技术细节都指向工业级设备的严苛要求。当暴力风扇在工地扬尘环境中工作时，精简的外围电路降低了粉尘堆积引发短路的概率；在夏季高温环境下，94%的转换效率意味着更少的热量积累；而面对频繁启停的使用特点，智能调节算法能快速响应突发的大电流需求。这些特性共同构建起适应极端工况的充电解决方案，重新定义了工具类电器的能源管理标准。
