华为手机无线充电器原理图
产品结构与设计
外观与材质：华为无线充电器通常采用简约的设计，以白色或黑色为主色调，外壳使用PC阻燃防火材料，表面喷涂金属漆，使其具有强烈的金属质感。正面是高光玻璃面板装饰，底部设有LED指示灯，整体设计端庄简洁。此外，底座背面设有一个USB-C输入接口，底部还有防滑胶垫和进气窗口。

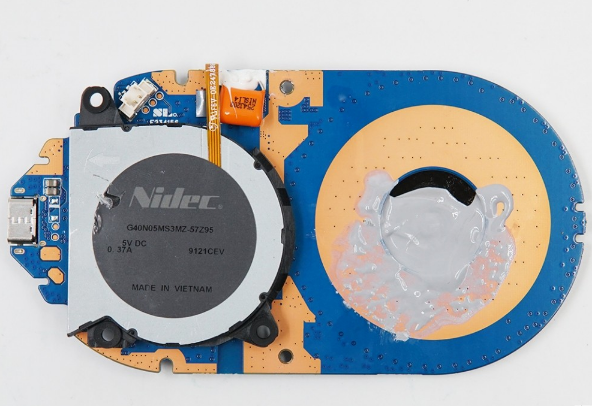

内部构造：充电器内部由电路板、隔离板和风扇组成。电路板使用螺丝和固定柱进行固定，并通过排线与USB母座连接。隔离板上设有金属散热片和导热胶垫，用于散热。内部还设有两个无线充电线圈，支持手机水平放置和垂直放置。
核心部件与功能
无线充电线圈：无线充电线圈是无线充电器的核心部件，用于产生电磁场，通过感应电流为手机充电。线圈通常绕制紧密，并配有隔磁片和金属散热板。
散热系统：为了应对大功率工作时产生的热量，华为无线充电器内置了一个高效能离心风扇。扇叶密集，风量提升50%，通过进气口吸入空气，从出风口排出，形成3D风冷系统。这种设计有效降低了无线充电和手机的温度。
控制芯片：华为无线充电器采用了高集成度的无线充电主控芯片，例如易冲半导体的CPS7113GQ。该芯片集成了电源控制器、微控制器、稳压器、异物检测（FOD）、全桥驱动器以及片上电压和电流解调功能，设计用于4.5V至26V的宽输入电压范围。
电路设计与元器件
输入与输出电路：充电器的PCB板上设有多种元器件，包括固态电容、电感、谐振电容和MOS管等。输入沉板USB Type-C插座采用过孔焊接，并配有TVS进行过压保护。输出电路包括升压电感和滤波电容，用于调节和稳定电压。
同步整流升压控制器：南芯SC8201A是常用的同步整流升压控制器，配合主控芯片对无线充电功率级上的电压进行调节。它还内置了MOS驱动器和多重保护功能，确保充电器的安全性和稳定性。
散热设计：为了更好地散热，PCB板周围采用过孔封边设计，抑制电磁干扰。此外，风扇通过插拔式设计安装在隔离板上，便于维护和更换。
而言，华为手机无线充电器通过精心设计的内部结构和高效的散热系统，实现了快速、安全的无线充电功能。其高集成度的主控芯片和多重保护机制，确保了充电器的稳定性和耐用性。无论是在家中、办公室还是车内，华为无线充电器都能为用户提供便捷的充电体验。
