无线充电接收芯片方案
无线充电技术作为现代科技进步的一个重要标志，正逐步改变我们的日常生活和工作方式。无线充电接收芯片方案是这一变革中的核心组成部分，它的设计和优化直接关系到无线充电的效率、安全性和用户体验。本文将深入探讨无线充电接收芯片方案的相关知识，以期为读者提供一篇易于传播、可读性高的知识科普文章：
一、无线充电接收芯片的基本概念

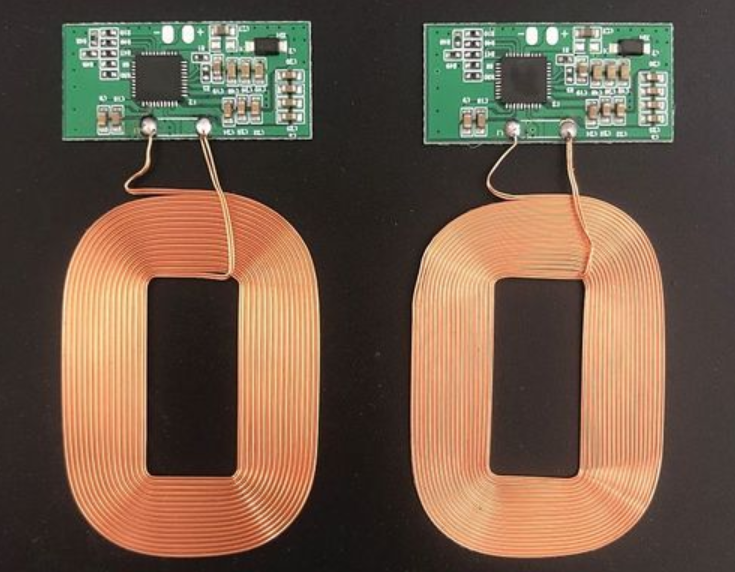

无线充电接收芯片是用于接收来自发射端电磁信号并将其转换为电能的关键组件。这种芯片通常集成在各种便携式设备中，如智能手机、电动牙刷、耳机等，使这些设备能够在无需插入物理连接器的情况下进行充电。
二、无线充电接收芯片的技术原理
无线充电接收芯片主要依赖于磁感应或磁共振技术来实现能量传输。磁感应技术通过发射端产生磁场，接收端通过线圈感应电流来实现充电。而磁共振技术则利用两个相同频率的共振电路来传输能量，可以在更远距离内实现更高的能量传输效率。
三、主流无线充电标准与芯片方案
目前，市场上主流的无线充电标准包括Qi标准、PMA（Power Matters Alliance）和A4WP（Alliance for Wireless Power）。其中，Qi标准由无线充电联盟（Wireless Power Consortium, WPC）制定，具有最广泛的应用基础。符合Qi标准的无线充电接收芯片方案通常具有较高的兼容性和通用性。
例如，睿赫推出的CCX1121B是一款符合Qi BPP标准的高集成、高效率、低功耗无线充电接收芯片。它支持最大输出功率3W，适用于多种小型设备，如个人护理产品、TWS充电仓等。
四、智融SW5208无线充电接收芯片的特点与优势
智融科技推出的SW5208是一款符合Qi标准的无线充电接收芯片，具有以下显著特点：
高集成度：内部集成了全桥同步整流器、LDO（低压差线性稳压器）、ASK调制电路等，减少了外围器件的需求，有助于缩小PCB尺寸和降低成本。
高效能：支持半同步/同步整流自动切换，提高了转换效率。在轻载条件下，可以关闭部分整流开关，进一步降低静态电流损耗。
多重保护机制：内置NTC接口用于线圈高温低温保护，同时具备整流过压、欠压、芯片过温等多种保护功能，确保使用安全。
灵活性：支持FOD参数外部配置，可根据实际应用需求调整异物检测的参数阈值。
智能识别：内置通信功能，可以智能识别有线电源输入并自动停止无线充电接收，提高了用户的便捷性和设备的智能化水平。
五、IP6831无线充电接收芯片的创新应用
泛海微推出的IP6831是基于英集芯IP6831芯片设计的2W无线充电接收芯片方案。该方案特别适用于小体积、全密封散热条件较差的设备，如无线充电动牙刷接收端等。IP6831采用QFN16极小封装，配合外围精简的应用电路，极大地节省了PCB占板面积。同时，它还进行了整体阻抗优化，降低了芯片本身的发热问题，提升了狭小空间产品应用的充电性能。
六、伏达半导体 NU1609B
特点与优势：伏达半导体NU1609B是一款高度集成的无线充电接收芯片，内置高效率功率管和解调电路，符合Qi v1.2.4标准。它具有宽输入电压范围（最高20V），支持多种充电模式，并具有多重保护功能，包括输入过压保护、输出过流保护和温度保护等。
应用场景：NU1609B适用于各种便携式设备，如智能手机、平板电脑、智能手表等，提供了稳定且高效的无线充电解决方案。
七、总结与展望
随着无线充电技术的不断发展和完善，无线充电接收芯片方案也在不断创新和优化。未来，我们可以期待看到更多高性能、高效率、高兼容性的无线充电接收芯片问世，为人们的生活和工作带来更多便利和惊喜。同时，随着物联网、智能家居等领域的快速发展，无线充电技术也将在这些领域发挥越来越重要的作用，推动整个行业的持续进步和发展。
