小米车载无线充电器拆解
在当今这个科技日新月异的时代，车载无线充电技术以其便捷性和高效性，迅速成为了现代车辆的标配之一。作为智能生活的倡导者，小米推出的车载无线充电器Pro无疑为驾驶者带来了更多的便利。今天，我们将通过一篇详细的拆解文章，带大家深入了解这款产品的内部结构和精密设计。
### 一、产品信息与基本特征
- **外观与配件**：小米车载无线充电器Pro的包装盒设计简洁，采用白色配色，正面印有小米LOGO和产品名称。包装内除了充电器本体外，还包含车载充电器、数据线、平面粘贴底座、出风口支架1、出风口支架2和使用说明书。这种全面的配件设计，方便用户在不同车型和场景下灵活安装和使用。
- **设计与材质**：该充电器采用了跑道造型设计，外壳为PC材质并经过哑光处理，侧身喷砂银灰色涂料装饰，整体颜值高且拒绝单调。机身正面贴有3D皮革材质，不仅增加了产品的档次感，还能很好地保护手机避免磨损。两侧设有夹臂，内侧配有硅胶垫和凹凸条纹设计，既能保护手机又固定牢固。此外，底部设有出风口，在手机进行大功率无线充电时吹出冷风降温，保持设备稳定运行。
### 二、内部结构与芯片方案

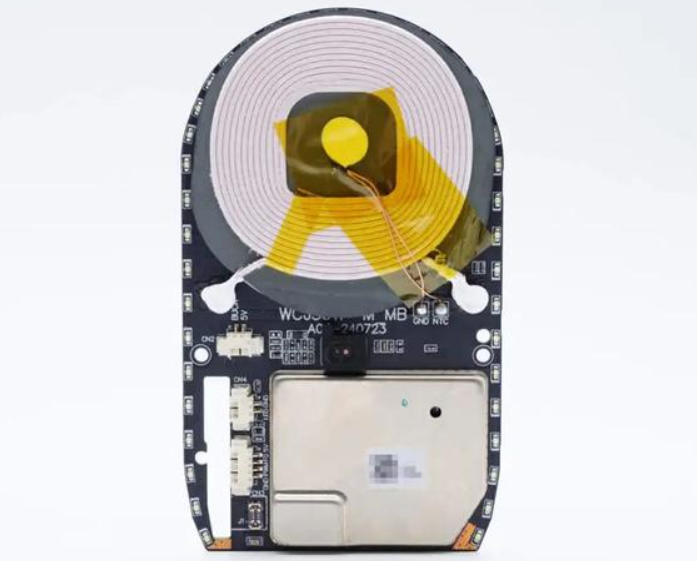

- **主板与控制电路**：拆掉机身正面装饰板后，可以看到内部的PCB板通过螺丝固定。主板一面覆盖屏蔽罩，另一面则设有无线充电线圈和热敏电阻。热敏电阻打胶及粘贴胶带固定在线圈中心处，确保温度监控的准确性。主板上还集成了AIRTOUCH-AT5810微波雷达芯片，用于感应识别物体移动来打开或关闭夹臂，提升用户体验。
- **主控芯片与其他关键元器件**：小米车载无线充电器Pro采用了多颗关键芯片来实现其高性能。主要包括瑞萨IDTP9247无线充电发射芯片、Telink-TLSR8253蓝牙无线SOC芯片、南芯科技SC8101同步降压转换器等。这些芯片共同作用，使得充电器支持多种快充协议，并能实现高效的电能转换和传输。
### 三、拆解步骤与细节
- **初步拆解**：首先拆掉机身正面的装饰板，取下导光板，露出内部的PCB板。接着拆卸主板上的屏蔽罩，可以看到无线充电线圈和热敏电阻等元件。继续拆卸风扇、马达和超级电容等部件，直到完全拆解。
- **详细拆解**：在拆解过程中，需要注意的是各个部件之间的连接方式和固定螺丝的位置。特别是风扇和马达部分，需要小心拆解以免损坏元件。另外，还需要留意排线焊接点，合理使用焊台工具进行修复或更换。
### 四、功能特色与技术亮点
- **支持断电开取**：即使在车辆熄火后，小米车载无线充电器Pro也可以正常开启夹臂，取出手机。这一设计大大方便了用户的使用。
- **智能散热系统**：内置风扇主动散热，确保手机在快速充电时不会过热。同时，底部设有出风口设计，进一步增强冷却效果。
- **多重安全保护**：内部集成了智能温控和短路保护等功能。当检测到温度过高或其他异常情况时，会自动停止充电以确保安全。
- **广泛兼容**：小米车载无线充电器Pro不仅支持小米系列手机的快充协议，还兼容其他品牌的智能手机。只要支持无线充电功能的手机都可以使用这款充电器。
### 五、用户评价与市场反馈
自发布以来，小米车载无线充电器Pro受到了广泛的关注和好评。许多用户对其便捷的操作体验和稳定的性能表示赞赏。特别是它的智能化设计和多重安全保护机制让用户在使用过程中感到安心可靠。
通过本次拆解分析可以看出小米车载无线充电器Pro不仅在外观设计上精致优雅而且在内部做工和技术创新方面也非常出色。无论是从材料的选择还是从芯片的布局都体现了小米对于产品质量和用户体验的高度重视。作为一款现代化的车载配件它不仅提升了车内的整体科技感更为日常驾驶带来了实实在在的便利和安全保障。如果你正在寻找一款高效便捷且安全的车载无线充电器那么小米车载无线充电器Pro绝对是一个值得考虑的选择。
