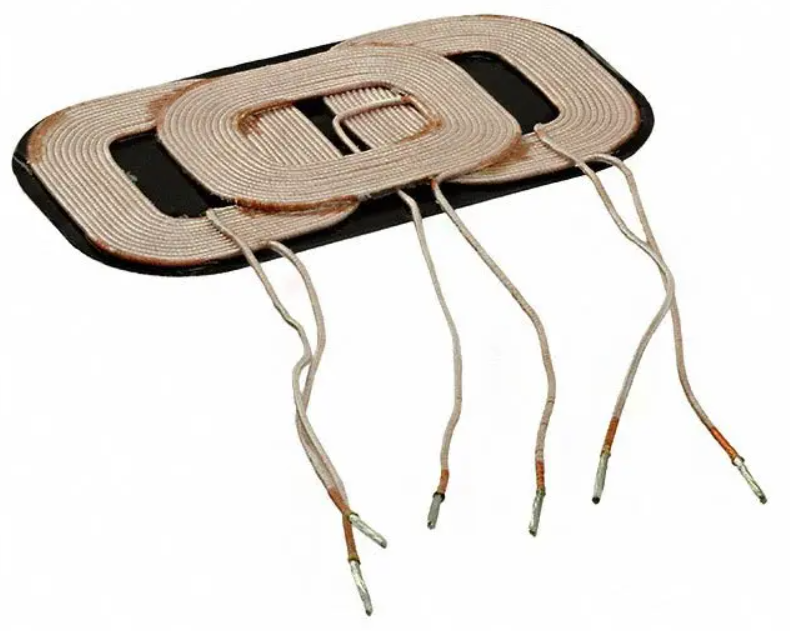

无线充电线圈的规格参数
无线充电线圈是现代电子设备中不可或缺的一部分，它在提升充电效率和方便性方面发挥了重要作用。了解其规格参数对于优化设计和应用具有重要意义。以下是对无线充电线圈的规格参数进行详细解析：
线圈尺寸：无线充电线圈的尺寸直接影响其性能和应用场景。一般来说，线圈的外径、内径和高度决定了它的电感量和功率传输能力。例如，一个20.5432.1毫米的圆形线圈通常用于标准发射（TX）端。
线圈匝数：线圈匝数是指线圈绕线的圈数，它与电感值密切相关。通常情况下，匝数越多，电感量越大。然而，过高的匝数会增加电阻，从而降低效率。在实际应用中，需要根据具体需求找到平衡点。
线圈电阻：无线充电线圈的电阻主要由线圈的材料和长度决定。计算公式为R = ρ * L / S，其中ρ为材料的电阻率，L为线圈长度，S为截面积。低电阻有助于提高传输效率，因此在选材时需考虑导电性能好的材料。
线圈电感：电感是影响无线充电系统性能的关键参数，反映了线圈对电流变化的阻碍作用。电感值可以通过公式L = (μ * N² * A) / l计算，其中μ为磁导率，N为线圈匝数，A为线圈截面积，l为线圈长度。
线圈电容：虽然电容不像电阻和电感那样直接影响传输效率，但在高频应用中仍需考虑。电容的选择应与其他参数相匹配，以保证系统的稳定运行。
传输效率：无线充电线圈的效率通过公式η = (Pout / Pin) * 100%计算，其中Pout为接收线圈输出的功率，Pin为发射线圈输入的功率。优化传输效率需要综合考虑线圈尺寸、材料、匝数等因素。
工作频率：无线充电系统的工作频率也是关键参数之一。不同的频率会影响系统的传输效率和稳定性。例如，QI标准的线圈通常在175KHz下工作。
无线充电线圈的规格参数包括线圈尺寸、匝数、电阻、电感、电容、传输效率和工作频率等。这些参数相互影响，共同决定了无线充电系统的性能。通过合理设计和优化，可以实现高效、稳定的无线充电解决方案。
