苹果磁吸充电宝IP5561方案放电性能负载能力测试报告

苹果磁吸充电宝22.5W方案英集芯IP5561放电性能测试项目：

一、负载能力/输出电压范围/效率/过流/纹波测试

（1）测试目的

测试不同电池电压条件下的输出功率状态

（2）测试仪器

ASD906A模拟电池、 IT8511模拟负载、 KEYSIGHT-DSO906示波器

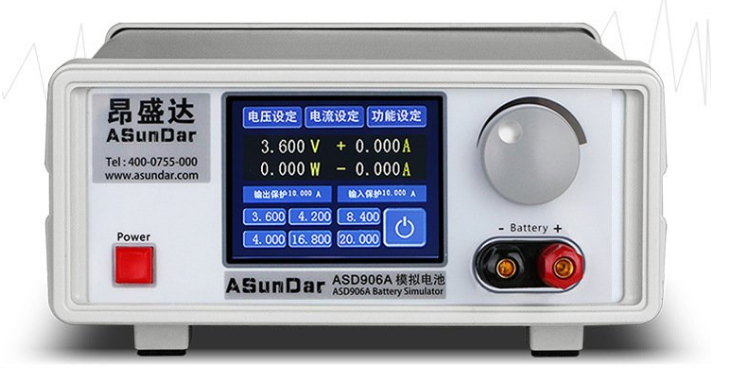

ASD906A模拟电池

 IT8511模拟负载仪

KEYSIGHT-DSO9064A示波器

（3）测试条件和步骤

用ASD906A模拟电池给DEMO板供电， IT8511模拟负载设置CC电流。 IC工作后，用万用表欧电压档测量USB口电压、示波器记录USB口纹波，记录数据。

（4）测试结果

（一）英集芯IP5561芯片方案输出电压范围/效率/过流/纹波数值参考：

（1）当IP5561模块的BAT电压3.2V时，输出5V模式，效率/过流/纹波参考数值：

（2）当IP5561模块的BAT电压3.2V时，输出9V模式，效率/过流/纹波参考数值：

（3）当IP5561模块的BAT电压3.2V时，输出12V模式，效率/过流/纹波参考数值：

（二）IP5561满载纹波噪声示波器图片：

（1）BAT=3.2V时，5V满载输出的纹波噪声为251.9mV

（2）BAT=3.2V时，9V满载输出的纹波噪声为437.1mV

（3）BAT=3.2V时，12V满载输出的纹波噪声为482.2mV

（4）BAT=3.8V时，5V满载输出的纹波噪声为202.0mV

（5）BAT=3.8V时，9V满载输出的纹波噪声为396.4mV

（6）BAT=3.8V时，12V满载输出的纹波噪声为458.6mV

（7）BAT=4.2V时，5V满载输出的纹波噪声为148.4mV

（8）BAT=4.2V时，9V满载输出的纹波噪声为360.0mV

（9）BAT=4.2V时，12V满载输出的纹波噪声为430.7mV
