用IP6821的15W无线充电器dpdm能拉出9V吗？

dpdm能拉出9V吗？首先我们来了解一下dpdm是什么意思。

USB接口中DM和DP通常是用来申请高电压的协议引脚，在USB接口中

        （1）DM是USB的数据线D-（白色线），

        （2）DP是USB的数据线D+（绿色线），

        （3）GND是地（黑色线），

        （4）VCC是电源5V(红色线）；

USB插头线一般的排列方式是

VCC、 D- 、D+、GND

在USB接口应用中，dpdm经常有两大类的作用：

（1）作为输入电压申请的引脚应用，比如申请QC、PD快充的9V、12V电压等；

（2）作为芯片升级触点应用，给主控芯片程序升级应用。

关于英集芯IP6821设计的15W无线充电器USB充电头dpdm能拉出9V吗？这个问题，经过小编实测是完全可以实现9V电压输出的。

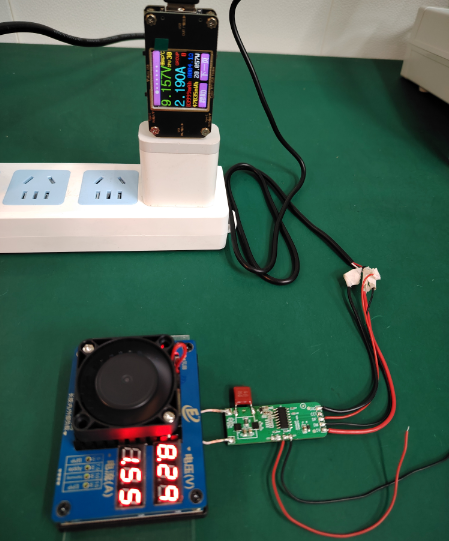

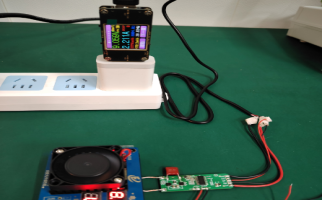

IP6821无线充电发射器USB接口端焊线（VCC、D-、D+、GND）连接，表头显示可以申请到供电9V电压。

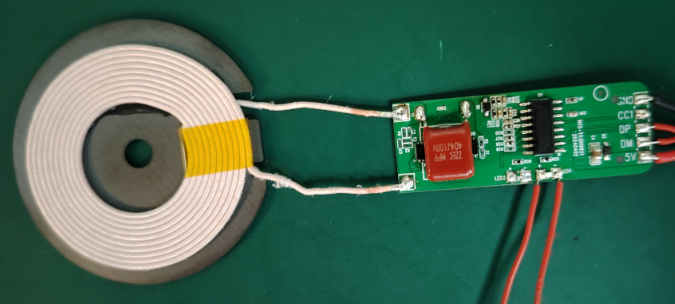

       NXS-TX15H6821无线充15W发射模块的设计是依据WPC组织标准Qi1.24，模块采用高集成度SOC-IP6821主控无线充电专用芯片，支持5~15W多种应用，本产品支持FOD异物检测功能，实测系统充电效率高达79%，并且有良好的兼容性，具有输入过压、欠压、过流保护功能。支持快充输入请求（通过DP/DM申请9V或12V电压），符合无线充电联盟WPC V1.24标准。
