诺芯盛为您演示50W无线充接收芯片南芯SC9621实测数据

诺芯盛科技为您带来一款大功率50W无线充接收芯片南芯SC9621设计的DEMO实测演示。

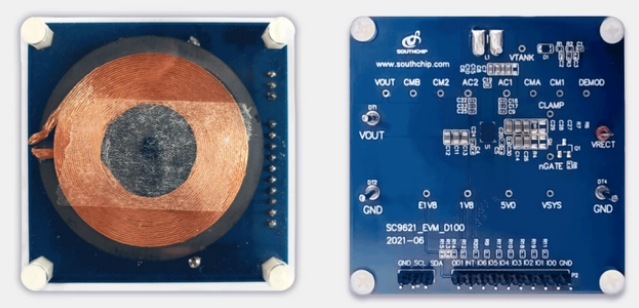

上图为基于50W无线充接收芯片南芯SC9621设计的DEMO

       无线充电产品的市场需求当前正在不断释放，但行业技术规范尚有所欠缺。工信部于2021年2月20日发布了《无线充电（电力传输）设备无线电管理暂行规定》的征求意见稿，规定无线充电设备的额定传输功率不超过50W。这就相当于规划了无线充电行业的最大功率方案设定为50W，无线充电行业今后的功率设定均在50W范围内，因此未来智能手机无线充电不会再将充电功率作为唯一衡量标准，而高效率无线充电以及搭建无线充电生态将会是行业新的发展方向。

       南芯半导体顺势推出了高效率/高集成度无线充电RTX芯片SC9621，何为RTX，即芯片不但能作为无线充电接收端RX方案设计，也可以用于无线充电发射端TX方案设计使用，无线充电接收和发射的双用途芯片。50W无线充接收芯片南芯SC9621就是一款典型的无线充双用RTX芯片。

       50W无线充接收芯片南芯SC9621如若配合EPP15W发射端，SC9621芯片支持最大12V 1.25A 15W 输出；若配合南芯无线充电发射端，则可以实现最大20V 2.5A 50W功率输出。而在50W输出的无线充电系统中，南芯半导体通常选用最高支持20V输出的USB电源适配器。

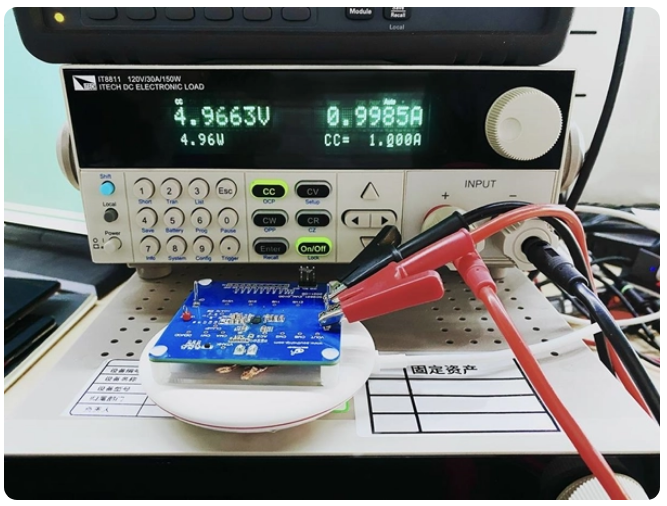

50W无线充接收芯片南芯SC9621测试DEMO板实测之5W功率输出展示

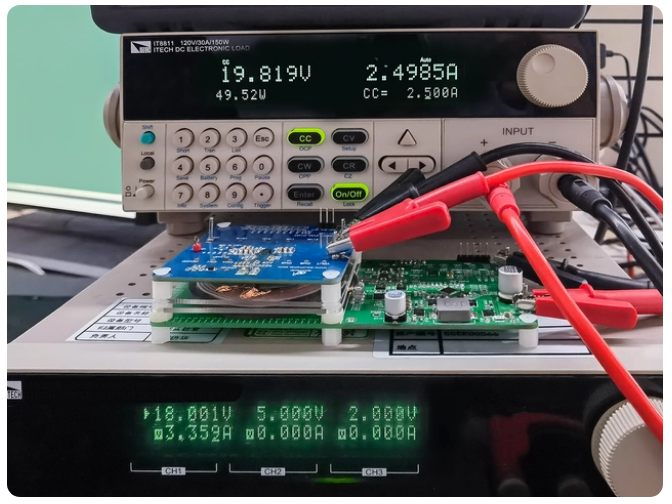

50W无线充接收芯片南芯SC9621测试DEMO板实测之50W功率输出展示

        南芯SC9621是一款高度集成高效的单芯片无线电源接收器/发射器IC(TRx)。作为接收器，它可以向手机中使用的充电器系统提供高达50W的功率。，SC9621也可以用作无线发射器，可以将高达15W的功率传输到其他无线手持设备。TX和RX模式均兼容WPC 1.2.4协议，支持专有协议开发。SC9621集成了一个具有超低电阻的高效同步全桥整流器，可将来自无线发射器的交流电源信号转换为直流电源，并集成了一个可编程低压降LDO，从而实现了极好的效率和系统优化。50W无线充接收芯片南芯SC9621支持欠压锁定、过压保护、过流保护和温度传感器电路，以确保系统安全。SC9621采用超小型 2.90mm x 4.04mm WLCSP-54封装。
