英集芯ip6805U中文资料详细说明及典型电路原理图分解

一、英集芯ip6805U中文资料之芯片概述：

英集芯ip6805U是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.2.4新标准，支持A11或A11a线圈，支持5W充电。ip6805U芯片内集成全桥驱动和全桥功率MOS，电压&电流两路ASK通讯解调模块，方案集度高，可显著降低方案尺寸和BOM成本。

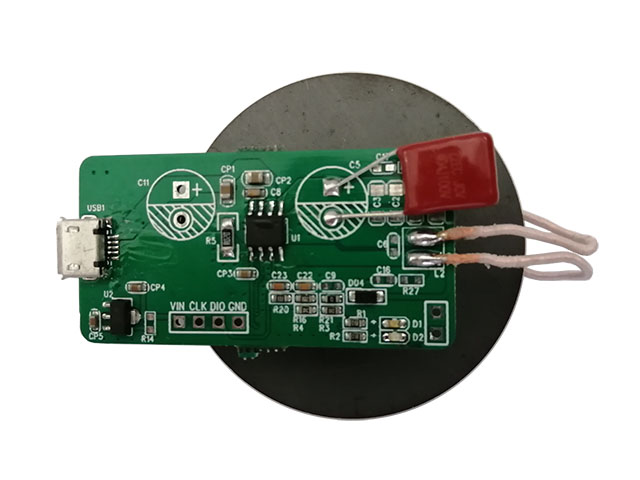

上图为英集芯ip6805U无线充电5W发射端方案demo测试板

二、英集芯ip6805U中文资料之芯片特性：

（1）兼容WPC v1.2.4标准

（2）支持5W应用

（3）输入耐压高达16V

（4）集成NMOS全桥驱动和全桥功率MOS

（5）集成内部电压/电流解调

（6）支持FOD异物检测功能

   1、高灵敏静态异物检测

   2、支持动态FDP检测

（7）低静态功耗和高效率

   1、静态电流10mA

   2、实测系统充电效率高达97%

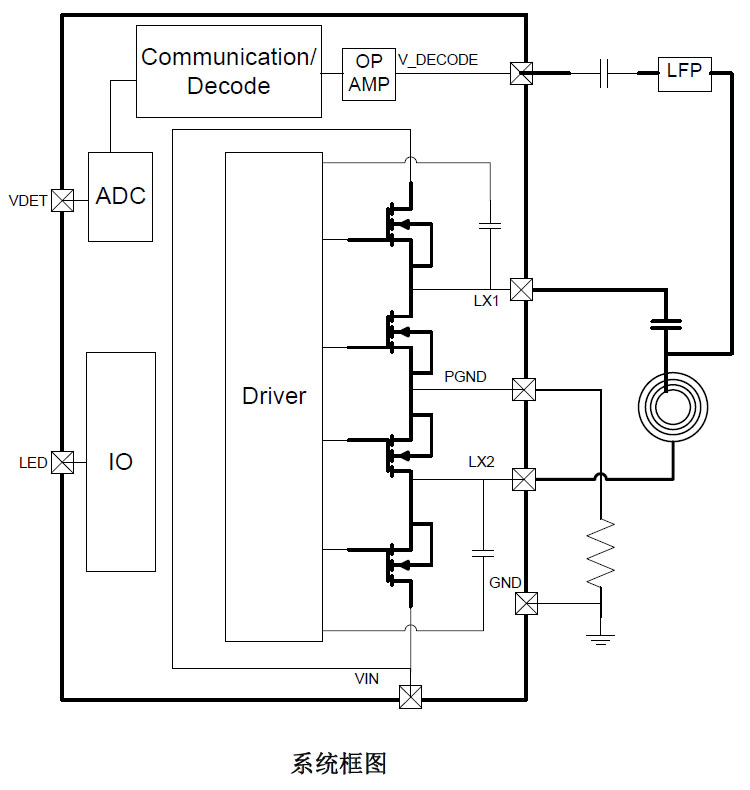

三、英集芯ip6805U中文资料之芯片系统框图说明：

四、英集芯ip6805U中文资料之芯片数字解调：

英集芯ip6805U芯片内置ASK解调模块可分别采集线圈电压和电流进行ASK通讯解调和解码。电流解码通过采样电阻获取信号送入芯片进行数字解调和解码。

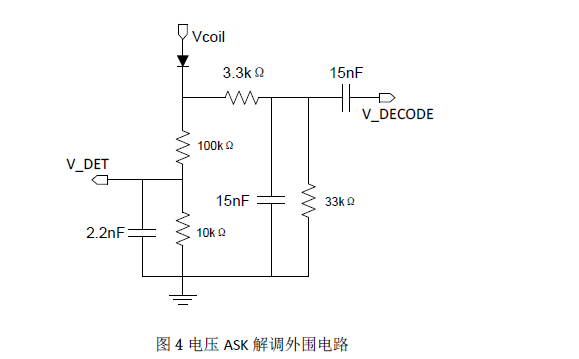

（1）英集芯ip6805U中文资料之电压ASK解调外围电路示意图：

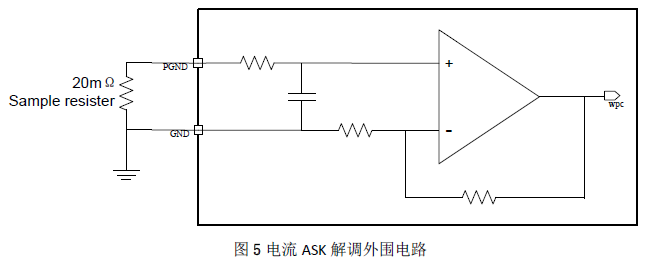

（2）英集芯ip6805U中文资料之电流ASK解调外围电路示意图：

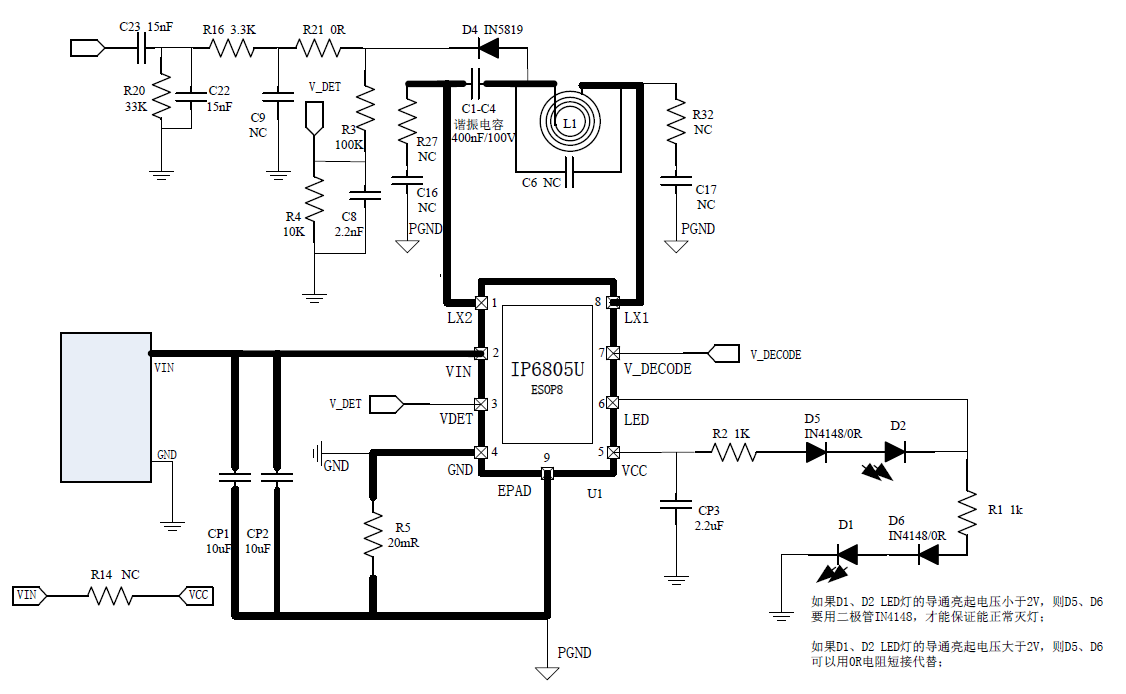

五、英集芯ip6805U中文资料之典型应用原理图：

英集芯ip6805U只需要电容、电阻等少量无源器件，即可实现完整功能的无线充电发射端方案，可达5W无线充发射功率。

英集芯ip6805U中文资料之典型应用原理图需要注意的两个问题点：

（1）如果D1、D2 LED灯的导通亮起电压小于2V，则D5、D6要用二极管IN4148，才能保证能正常灭灯；

（2）如果D1、D2 LED灯的导通亮起电压大于2V，则D5、D6可以用0R电阻短接代替；

六、英集芯ip6805U中文资料之典型应用原理图BOM表：
