英集芯ip6809规格书pdf芯片文档详解及典型电路原理图

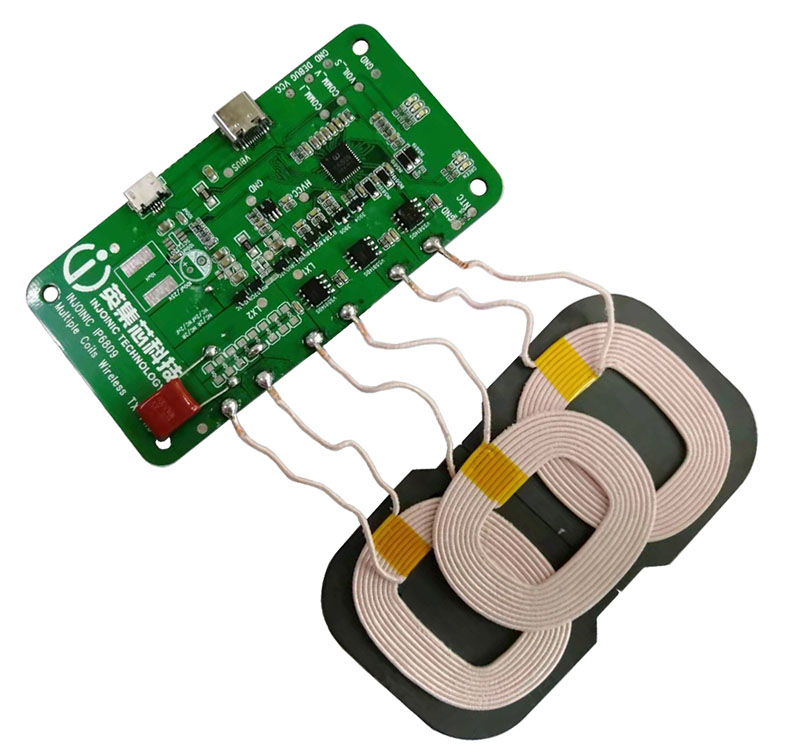

英集芯ip6809芯片是一款无线充电发送端控制器SOC芯片，兼容WPC Qi v1.2.4新标准。支持2-3线圈无线充电发射端应用，支持A28线圈、MP-A8线圈，支持客户线圈定制方案，支持5W、苹果7.5W、三星10W、15W无线充电发射。
一、英集芯ip6809规格书pdf芯片文档详解之支持5~15W功率特性说明：
（1）单独5W应用
（2）快充充电器输入5-10W应用
（3）5V充电器输入5-10W升压应用
（4）9-15V充电器输入5-10W降压应用
（5）12-19V充电器输入15W应用

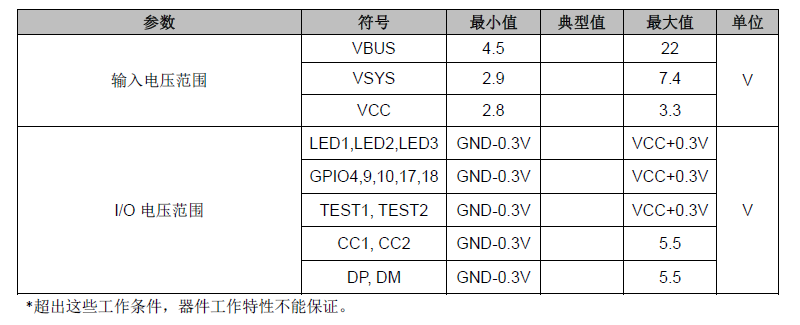

二、英集芯ip6809规格书pdf芯片文档详解之推荐工作条件：
三、英集芯ip6809规格书pdf芯片文档详解之数字解调
英集芯ip6809内置内置两路ASK解调模块，可分别采集线圈电压和电流进行ASK通讯解调和解码。电流解码，片外需使用分立器件进行低通滤波和一级放大，隔直后送入芯片进行数字解调和解码。

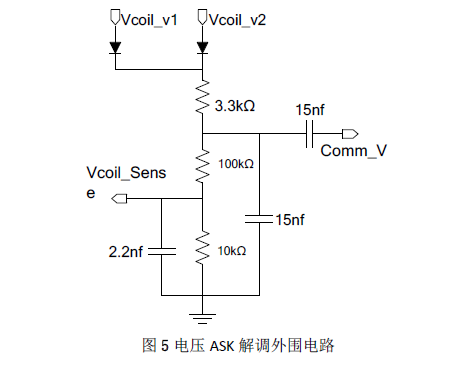

（1）英集芯ip6809规格书pdf芯片详解之电压ASK解调外围电路：

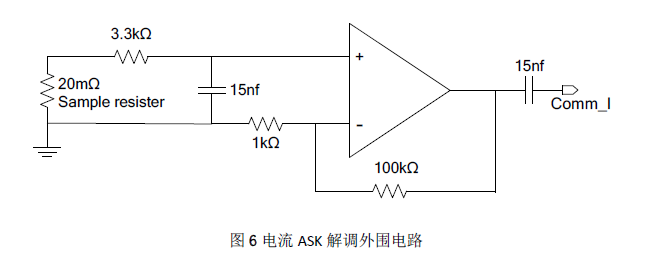

（2）英集芯ip6809规格书pdf芯片详解之电流ASK解调外围电路：
四、英集芯ip6809规格书pdf芯片文档详解之NTC热保护
英集芯ip6809的5W典型应用不需要额外的热保护。此关断特性是提供增强的应用，不限于热关机。当NTC引脚的电压小于1V时，系统将结束电力传输。进入NTC保护后，NTC引脚电压大于1.3V，就恢复正常充电；
如果不使用NTC应用，该引脚必须要拉高。

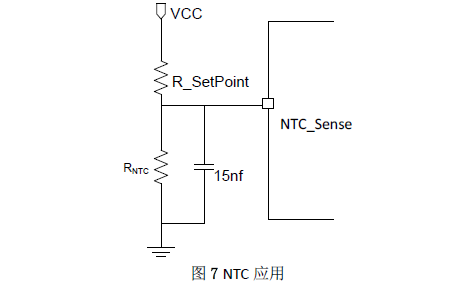

英集芯ip6809的NTC电阻值选取，参考以下步骤：
（1）参考NTC电阻数据手册，找到阻值—温度关系表
（2）根据保护温度点，找到对应的电阻值R_NTC
（3）根据以下公式确定上拉电阻R_SetPoint的阻值：R _ Setpoint =（Vcc - 1）* R_NTC
五、英集芯ip6809规格书pdf芯片文档详解之测试波形：

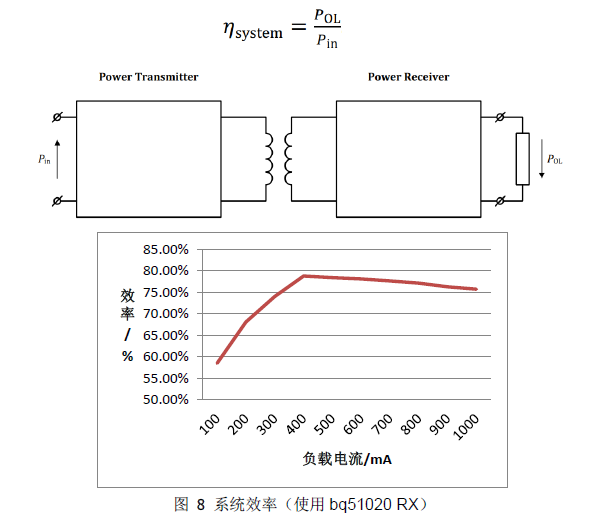

使用TI bq51020方案接收器时，效率与系统输出功率之间的关系（Vout=5V，测试方法如下图所示）
六、英集芯ip6809规格书pdf芯片文档详解之典型电路原理图（5W~10W三线圈有DCDC应用原理图）：
英集芯ip6809只需要MOS管、一个OP、电容、电阻等少量无源器件，即可实现完整功能的多线圈无线充电方案。

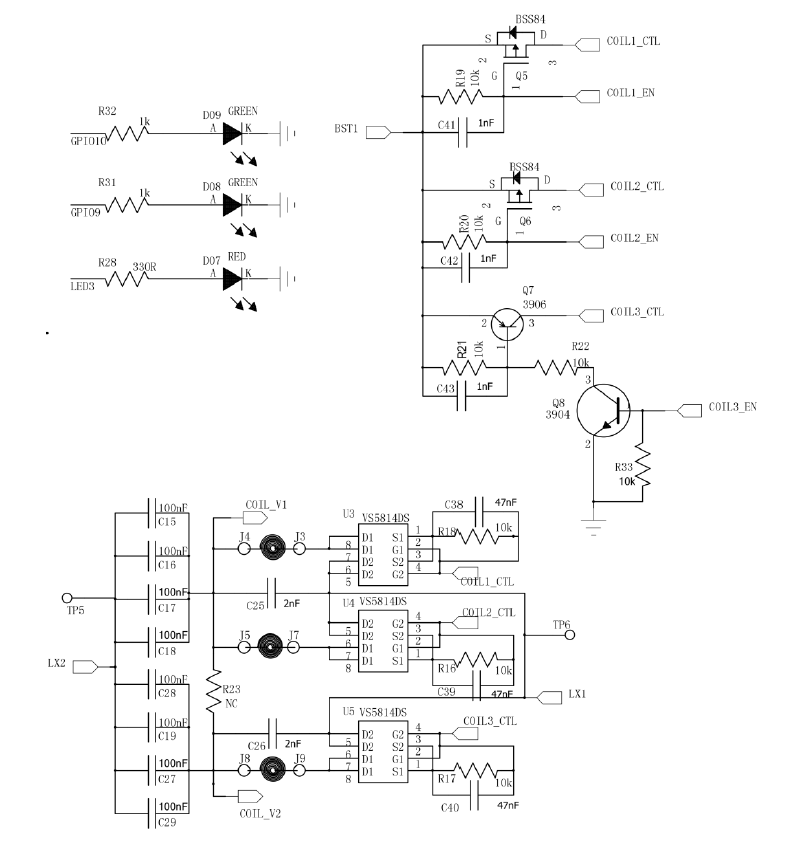

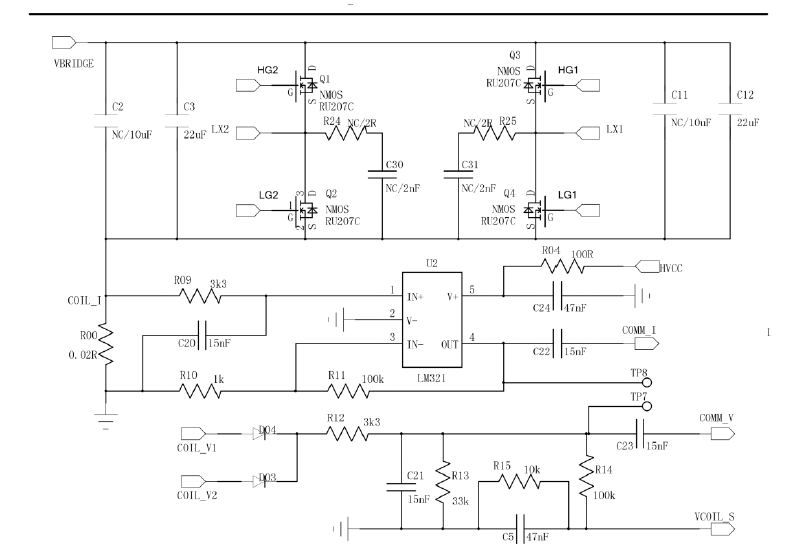

英集芯ip6809规格书pdf芯片文档详解之5W~10W三线圈有DCDC应用原理图一：

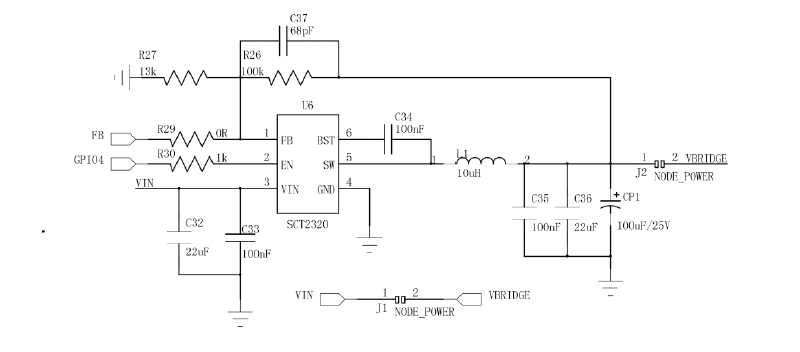

英集芯ip6809规格书pdf芯片文档详解之5W~10W三线圈有DCDC应用原理图二：
英集芯ip6809规格书pdf芯片文档详解之5W~10W三线圈有DCDC应用原理图三：
英集芯ip6809规格书pdf芯片文档详解之5W~10W三线圈有DCDC应用原理图四：
谐振电容值需根据应用线圈确定，如将上图中C15，C16，C17，C18并联的等效电容值设计为345nF，C19，C28，C27，C29并联的等效电容值设计为400nF，则实用于A28线圈，支持其他类型的线圈定制。
