英集芯ip6808芯片手册内容分析及pdf资料下载

英集芯ip6808是一款兼容WPC v1.2.4协议的7.5W/10W无线充电发射控制器，支持A11线圈可过Qi标准认证。英集芯ip6808芯片内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度高，降低方案尺寸和BOM成本。

英集芯ip6808芯片手册pdf下载

一、英集芯ip6808芯片手册内容分析之产品型号选择：

*型号名称后面的XXXXX（大于等于5 个任意字符）与芯片定制类型有关，下单以客户收到的样品对应的具体型号名称为准。

该芯片现接受LED灯显类型、FOD灵敏度等参数定制。第一次使用该芯片的客户，可联系代理商获取最新的型号名称。

二、英集芯ip6808芯片手册内容分析之推荐工作条件：

三、英集芯ip6808芯片手册内容分析之数字解调：

英集芯IP6808芯片内置两路ASK解调模块，可分别采集线圈电压和电流进行ASK通讯解调和解码。电流解码，片外需使用分立器件进行低通滤波和一级放大，隔直后送入芯片进行数字解调和解码。

（1）英集芯ip6808芯片手册内容分析之电压ASK解调外围电路：

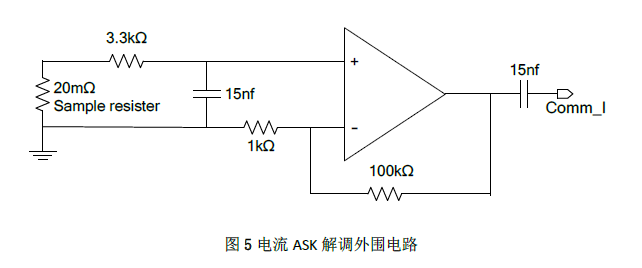

（2）英集芯ip6808芯片手册内容分析之电流ASK解调外围电路：

四、英集芯ip6808芯片手册内容分析之LED状态指示：

英集芯IP6808可通过串联限流电阻直接驱动2路LED 输出。LED各状态与系统状态对应关系如下：

Toggle: 500ms 高电平->500ms 低电平->500ms 高电平

On：  高电平

Off： 低电平

五、英集芯ip6808芯片手册内容分析之典型电路应用原理图：

六、英集芯ip6808芯片手册内容分析之典型电路应用原理图BOM表：
