英集芯IP6808各脚作用诺芯盛为您详细解说
英集芯IP6808是一款无线充电发射端控制SoC芯片,兼容WPC Qi v1.2.4最新标准,支持A11线圈,支持5W、苹果7.5W、三星10W充电。通过analog ping检测到无线接收器,并建立与接收端之间的通信,则开始功率传输。
英集芯IP6808各脚作用之实物图片:
英集芯IP6808各脚作用之芯片系统框图:

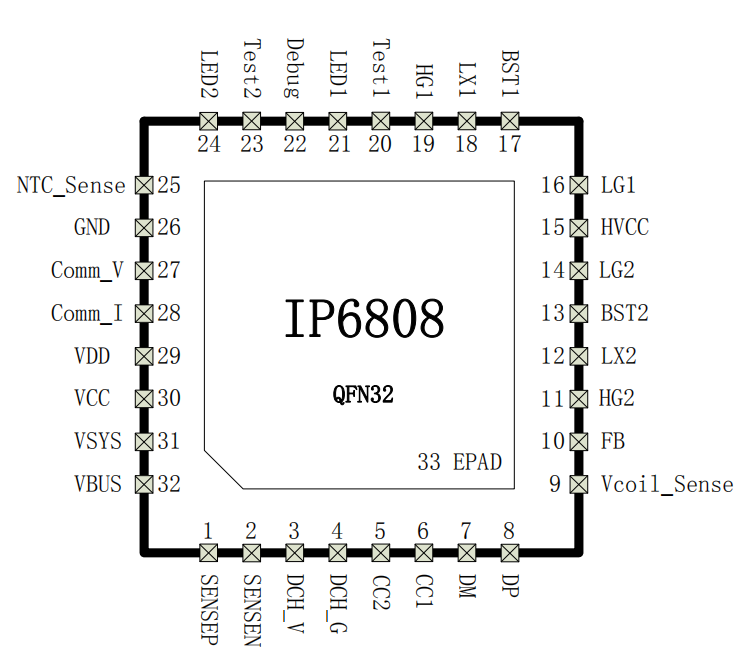

英集芯IP6808各脚作用之引脚图:
英集芯IP6808各脚作用之原理电路设计图:
英集芯IP6808各脚作用之引脚参数详细说明:
IP6808引脚序号 | IP6808引脚名称 | 英集芯IP6808各引脚作用描述 |
1 | SENSEP | VBUS电流采样正端 |
2 | SENSEN | VBUS电流采样负端 |
3 | DCH_V | 通路电压检测引脚,不接外扩Pmos时可浮空 |
4 | DCH_G | 外扩Pmos控制引脚,不接外扩Pmos时可浮空 |
5 | CC2 | Type-C检测引脚CC2,支持固件升级 |
6 | CC1 | Type-C检测引脚CC1,支持固件升级。Micro USB的应用,需连接到ID上。 |
7 | DM | USB DM |
8 | DP | USB DP |
9 | Vcoil_Sense | 无线充电线圈电压检测输入引脚 |
10 | FB | 扩展的DC-DC的调压控制引脚 |
11 | HG2 | H桥上管NMOS驱动 |
12 | LX2 | H桥开关节点 |
13 | BST2 | 内部高压驱动,连接电容到LX2 |
14 | LG2 | H桥下管NMOS驱动 |
15 | HVCC | 5V LDO输出,可用于H桥上管驱动升压。 |
16 | LG1 | H桥下管NMOS驱动 |
17 | BST1 | 内部高压驱动,连接电容到LX1 |
18 | LX1 | H桥开关节点 |
19 | HG1 | H桥上管NMOS驱动 |
20 | Test1 | Test1 |
21 | LED1 | LED1输出 |
22 | DEBUG | Debug用引脚 |
23 | Test2 | Test2 |
24 | LED2 | LED2输出 |
25 | NTC_Sense | NTC输入引脚 |
26 | GND | 模拟地 |
27 | Comm_V | 电压通讯/解调输入 |
28 | Comm_I | 电流通讯/解调输入 |
29 | VDD | VDD内部电源输出,需外接1uF电容 |
30 | VCC | VCC内部电源输出,需外接1uF电容 |
31 | VSYS | 系统电源输入 |
32 | VBUS | VBUS充放电检测引脚 |
33 | EPAD(PGND) | 散热地,需要保持与GND良好接触 |
英集芯IP6808各脚作用之LED状态指示:
IP6808可通过串联限流电阻直接驱动2路LED输出。LED各状态与系统状态对应关系如下:
Toggle: 500ms 高电平->500ms 低电平->500ms 高电平
On: 高电平
Off: 低电平
