ANKER安克10000mAh磁吸无线充移动电源选用英集芯IP6808与IP5389无线充电宝套料方案

ANKER推出了一款10000mAh容量电池的磁吸无线充移动电源，不但支持20W移动电源有线快充，而且还支持7.5W无线充电输出，有线无线都具有不错的输出能力，大家猜猜此款产品选用的方案是哪家的呢？

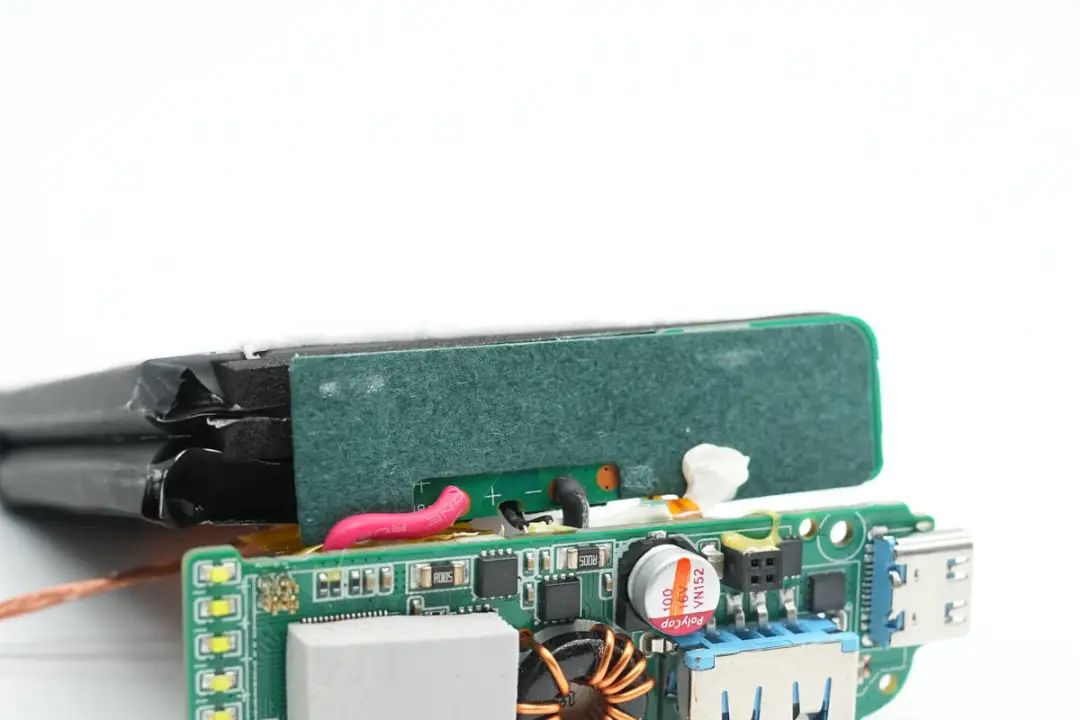

通过对产品的拆解，我们很清楚的看到，此套方案均采用英集芯方案，其中移动电源方案是用的IP5389快充芯片，无线充电方案是用的IP6808芯片。

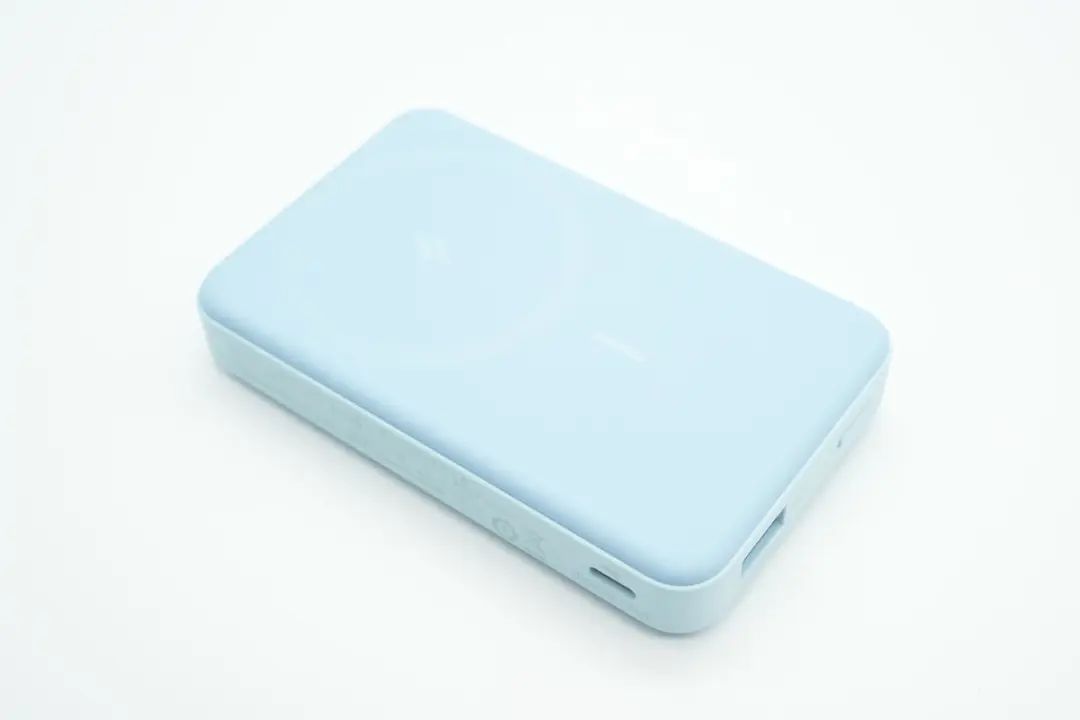

此款7.5W磁吸无线充移动电源方案产品，机身侧面设有USB-C双向快充口，外壳上印有产品参数：

型号：A1641

电芯容量：10000mAh

额定容量：6600mAh

锂电池能量：5000mAh/7.7Vdc/38.5Wh

USB-C输入/输出：5V3A、9V2.22A

USB-A输出：5V3A、9V2A

无线充输出：5W/7.5W

总输出：5V3.6A

安克创新科技股份有限公司

7.5W磁吸无线充移动电源方案产品有线输出参数：

（1）USB-A口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0快充协议。

（2）USB-C口支持QC2.0/3.0、PD3.0、PPS快充协议。

（3）并且还具备5V3A、9V2.22A两组固定电压档位，以及3.3-11V2.2A一组PPS电压档位。

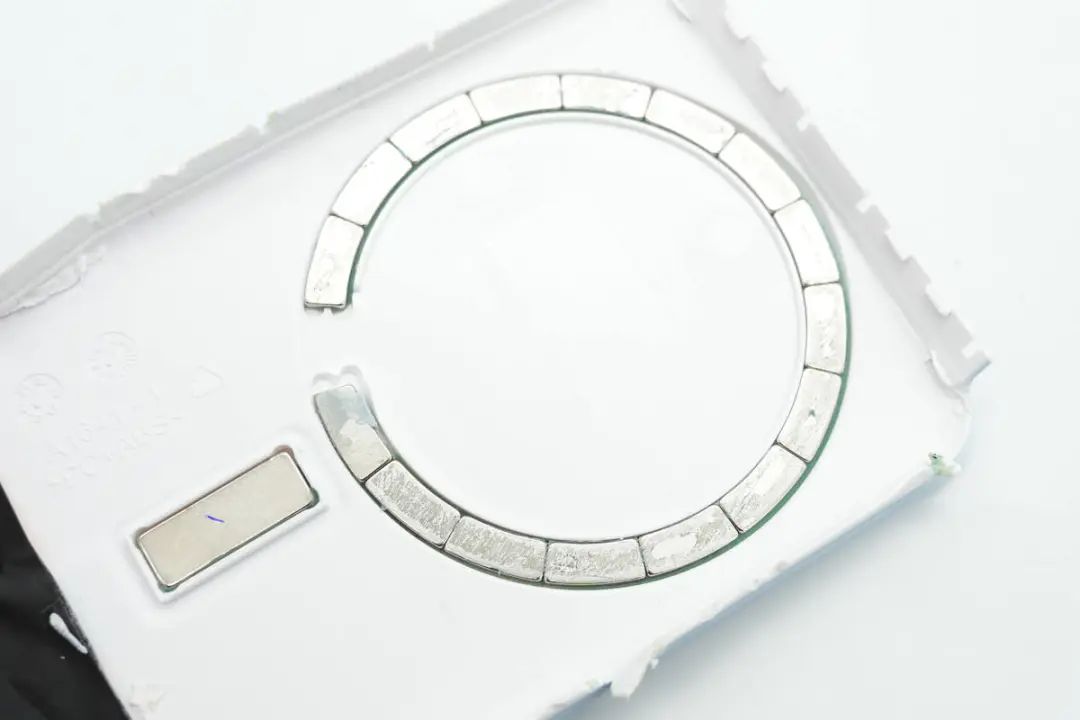

7.5W磁吸无线充移动电源方案产品磁铁分布如下：

（1）盖板背面为磁铁环，背面粘贴铁片固定成为一个整体。

（2）盖板内部粘贴16+1块磁铁，用于手机吸附和定位。

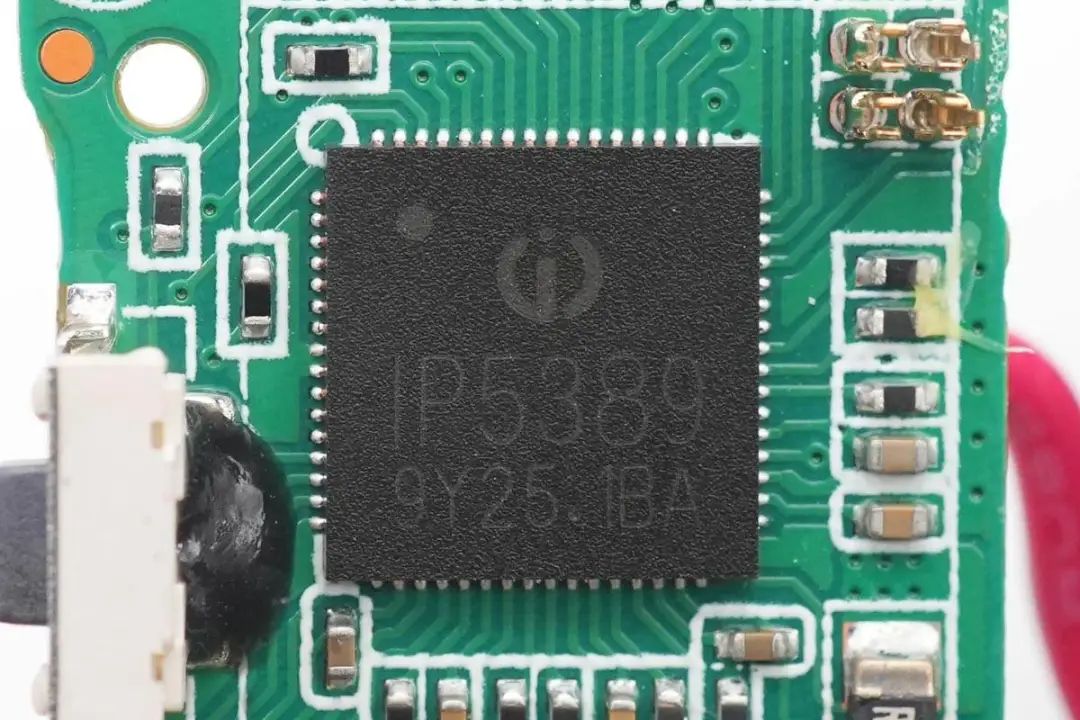

这款7.5W磁吸无线充移动电源内置英集芯IP5389移动电源升降压电源管理SOC芯片，将同步升降压控制器与协议功能集成，可实现完整移动电源功能，并支持188数码管电量显示功能，支持2-5串电池应用，可取代传统升降压方案中协议芯片，单片机和升降压控制器多颗芯片组合的方案，大大缩短产品开发周期，降低成本。

英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输出最高功率20V5A 100W，可实现全接口丰富的快充支持。

无线充电部分采用IP6808高集成无线充电SOC

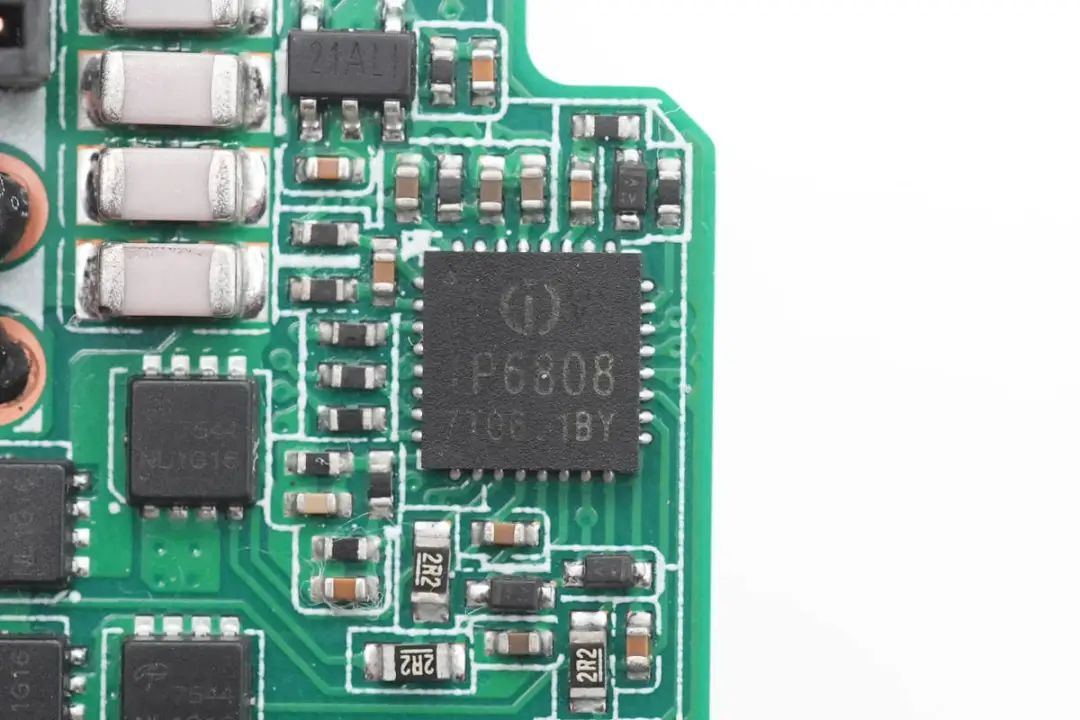

无线充主控芯片采用英集芯IP6808。这是一款无线充电发射端控制SoC芯片，兼容WPC Qi V1.2.4最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W无线充电。IP6808内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度很高，芯片内部集成NMOS驱动器，外围元件非常精简，有效帮助降低方案尺寸和BOM成本。
