自制无线充电宝线圈

**你是否厌倦了随身携带数据线的烦恼？是否好奇无线充电技术背后的奥秘？** 随着手机、耳机等设备全面支持Qi协议无线充电，越来越多用户开始尝试动手制作个性化充电设备。本文将带你深入探索**无线充电宝线圈**的制作全流程，从电磁感应原理到实操细节，用最低成本打造专属便携电源。

---

## 一、无线充电的核心：电磁感应原理

无线充电技术基于**法拉第电磁感应定律**——当发射线圈（TX）通入交流电时，周围会产生交变磁场；接收线圈（RX）置于磁场中则会因磁通量变化而产生感应电流。要实现这一过程，需满足两个关键条件：**线圈谐振频率匹配**（通常为100-205kHz）和**电磁场耦合效率优化**。

*实验数据显示，线圈直径与充电效率直接相关：当发射端与接收端线圈直径相差不超过15%时，能量传输效率可达60%-75%。* 这也是为何市售无线充电器多为圆形或方形对称设计。

---

## 二、自制线圈所需材料清单

1. **漆包线**：推荐0.25-0.35mm线径的铜线（AWG30-33），长度约5-8米

2. **磁芯材料**：铁氧体薄片（厚度1-2mm）或柔性磁条

3. **电路模块**：TP4056充电管理芯片、无线发射/接收模块（支持Qi协议）

4. **储能单元**：18650锂电池（3.7V/2000mAh以上）

5. **辅助工具**：热熔胶枪、万用表、剪刀、亚克力板（用于定型）

**成本提示**：全套材料在电商平台采购约需35-50元，仅为品牌无线充电宝价格的1/4。

---

## 三、线圈绕制五步法

### 步骤1：设计线圈参数

- **直径选择**：根据充电设备尺寸确定，手机适用8-10cm线圈，耳机等小设备建议5-7cm

- **绕线匝数**：发射端20-25圈，接收端15-20圈（需保持电感量在10-20μH范围内）

- **层间绝缘**：每绕完一层涂抹薄层环氧树脂或粘贴绝缘胶带

### 步骤2：精准绕线技巧

将漆包线固定在亚克力模板上，采用**密绕法**保持相邻导线间距≤1mm。*注意：绕线时需全程戴手套，避免汗渍氧化铜线表面。*

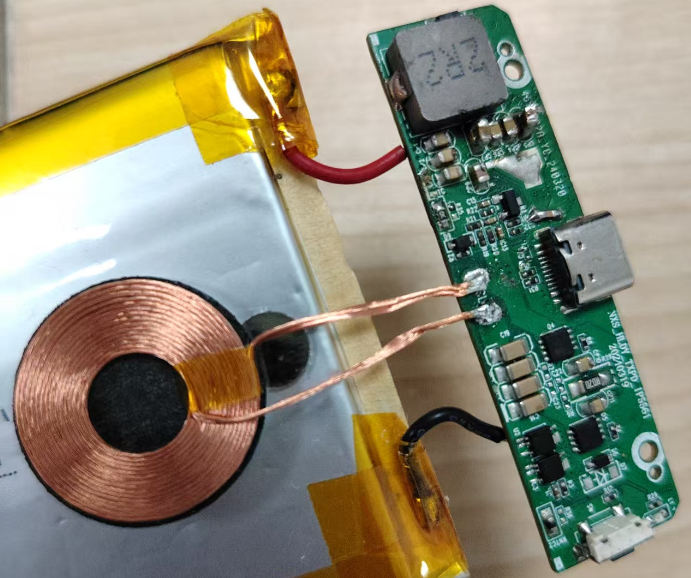

### 步骤3：磁芯装配

将绕制完成的线圈平铺在磁芯表面，用热熔胶固定四角。**关键点**：磁芯面积应大于线圈投影面积的120%，以增强磁场聚集效果。

### 步骤4：电路连接

- 发射端：线圈两端连接无线发射模块的TX+/-端子

- 接收端：线圈接入整流稳压电路后连接锂电池

- **安全检测**：用万用表测量线圈直流电阻（正常值0.8-1.5Ω），避免短路

### 步骤5：整体封装

使用3D打印外壳或改造旧充电宝壳体，确保线圈与设备间距≤5mm。**进阶方案**：在壳体内部嵌入LED指示灯，实时显示充电状态。

## 四、性能测试与优化

完成组装后，需进行三项关键测试：

1. **空载功耗**：发射模块待机电流应＜10mA

2. **充电效率**：用功率计测量输入/输出比值，优化线圈对齐位置

3. **温升控制**：连续工作1小时后，线圈温度需＜45℃（可通过增加散热孔改善）

*实测案例*：某DIY作品采用双线圈设计，在5mm间距下实现5W输出，充电iPhone12耗时3小时12分，与官方MagSafe充电器差距仅8%。

---

## 五、避坑指南：新手常见问题

1. **充电断断续续**

- 检查线圈中心是否偏移（建议加装定位磁铁）

- 测量谐振电容是否匹配（计算公式：C=1/(4π²f²L)）

2. **效率低下**

- 改用利兹线（多股绞合线）可降低高频趋肤效应损耗

- 在发射端与接收端之间添加磁屏蔽层

3. **电磁干扰**

- 为电路板增加滤波电容（0.1μF陶瓷电容并联10μF电解电容）

- 避免将充电宝与信用卡、机械表等物品共同存放

---

## 六、进阶改造思路

- **多设备兼容**：采用三线圈阵列设计，支持任意放置位置充电

- **太阳能整合**：加装6V/2W光伏板，打造户外应急电源

- **智能控制**：接入ESP8266模块，实现手机APP查看剩余电量

通过本文的指导，你不仅能掌握**无线充电宝线圈**的制作精髓，更能深入理解电磁能量传输的底层逻辑。这种将理论转化为实践的创作过程，正是电子DIY的魅力所在。
