汽车无线充电原理电路图

在当今科技飞速发展的时代，无线充电技术已经逐渐从实验室走向了日常生活。这项技术不仅简化了设备之间的连接方式，还极大地提升了用户体验。那么，汽车无线充电是如何实现的呢？这背后究竟隐藏着怎样的电路原理呢？

无线充电技术简介

无线充电技术主要利用电磁感应原理进行能量传输。这一原理由迈克尔·法拉第于19世纪30年代发现，并逐步发展成为现代无线充电的核心技术。简单来说，当一个电流通过线圈时，会在周围产生磁场；而另一个线圈置于此磁场中时，就会在其内部感应出电动势（即电压），从而实现电能的无线传输。

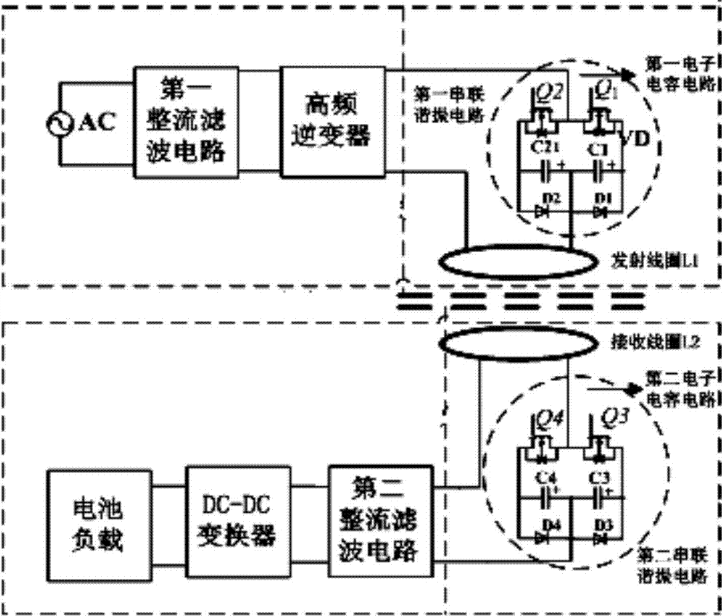

发射端结构与工作原理

1. 输入电压

输入电压通常为直流电（DC），例如车载电池提供的12V或更高电压。为了提高效率和稳定性，有时也会使用24V直流电源直接供电。

2. 功率全桥

功率全桥负责将直流电转换为交流电。具体来说，它包含四个开关元件，通过控制这些开关的状态，可以将直流电转化为高频交流电。这种高频交流电对于后续的电磁感应非常重要。

3. LC谐振Tank电路

LC谐振Tank电路由电感（L）和电容（C）组成。当交流电压施加到该电路上时，会产生一个特定频率的谐振现象，这个频率被称为谐振频率。在这个频率下，整个系统能够达到最佳的能量转换效率。

4. MCU控制单元

微控制器单元（MCU）是无线充电系统中的“大脑”。它不仅负责监控整个系统的运行状态，还需要根据接收端反馈的信息调整发射端的输出功率和频率，确保能量传输的稳定性和高效性。

接收端结构与工作原理

1. LC谐振Tank电路

与发射端类似，接收端也包含一个LC谐振Tank电路。当发射端产生的磁场穿过接收端线圈时，会在接收端感应出相应的电动势。

2. 整流桥

接收端产生的交流电压需要经过整流桥转换为直流电压。这一过程类似于传统变压器中的二极管桥式整流器，但其工作在更高的频率下。

3. LDO稳压器

低压差线性稳压器（LDO）用于将整流后的直流电压进一步稳压，以便为手机或其他小型电子设备提供稳定的电源。LDO稳压器的优点是纹波小、噪声低，非常适合对电源质量要求较高的场合。

4. Charger芯片

Charger芯片专门用于管理锂离子电池的充电过程。它可以根据电池的实际状态自动调节充电电流和电压，避免过充或过热等问题的发生。

通信机制

为了确保无线充电过程中的安全性和可靠性，发射端和接收端之间需要进行实时的数据交换。这种通信通常是通过改变接收端LC Tank两侧电容值来实现的。当接收端接入或移除一组电容时，会导致发射端LC Tank的等效阻抗发生变化，进而引起电流的变化。这些变化的信号会被采集和解调，并通过特定的协议（如Qi标准）传递到发射端的MCU，使其能够及时做出相应调整。

汽车无线充电技术的实现涉及复杂的电子工程知识，包括高频振荡电路设计、功率放大电路设计以及高效的整流滤波电路设计等。尽管目前市面上已经有多种成熟的解决方案可供选择，但如何进一步提升无线充电的效率、降低成本仍然是科研人员努力的方向之一。未来，随着新材料、新工艺的应用，相信无线充电技术将会更加普及，成为我们生活中不可或缺的一部分
