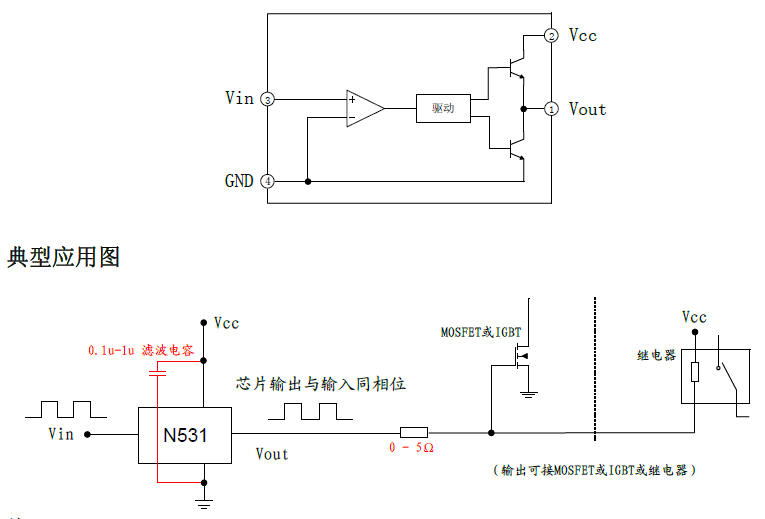

N531应用电路图
N531应用电路图是一种广泛应用于小家电控制板中的功率开关控制器。这种控制器主要用于驱动IGBT或MOSFET功率开关，其特点在于可以直接替代由分立元件组成的推挽电路，实现信号转换和放大的作用。本文将详细介绍N531芯片的特性、应用场景以及在实际电路中的应用方式。
N531是一款通用的功率开关控制器，它能够驱动高达1200V/25A的IGBT和1200V/20A的IGBT。该芯片具备强大的电流驱动能力，电流源最大可达到-500mA，电流沉同样为500mA。这些特性使得N531在高电压、大电流的应用环境中表现出色。
N531采用TO-94/SOT23-5封装，设计简单且小巧。这种封装形式使得它在电路板上的占用空间极小，非常适合用于对空间要求较高的小型家电产品中。此外，N531的供电电源范围广泛，可以在5V到18V之间正常工作，这使得它能够适应多种不同的工作环境和需求。
在实际应用中，N531的主要作用是放置在单片机和功率MOS栅极之间，起到一个信号转换和放大的作用。具体来说，当单片机发出控制信号时，N531会将这些信号转换为能够驱动大功率MOSFET或IGBT的电平。这样，不仅可以提高控制信号的驱动能力，还能够确保功率开关的稳定工作。
例如，在电磁炉控制板中，N531就扮演着至关重要的角色。由于单片机的控制电压一般较低，无法直接驱动高压大功率的IGBT，因此需要通过N531进行信号转换和放大。N531的存在，不仅简化了电路设计，还提高了系统的可靠性和稳定性。
N531还可以驱动继电器和小电机等功率开关。在一些专用驱动IC或模块价格昂贵的情况下，N531作为一种经济实惠的替代品，具有很高的性价比。它的广泛应用不仅降低了生产成本，还提高了产品的竞争力。
N531作为一款功能强大的功率开关控制器，其在小家电控制板中的应用非常广泛。无论是电磁炉、微波炉还是其他需要驱动大功率MOSFET或IGBT的设备，N531都能够提供可靠的解决方案。其简单小巧的设计和广泛的工作电压范围，使其成为众多电子工程师的首选器件。
