自动换醒边充边放22.5W单C口输出IP5561无线充电宝，客户应用

       诺芯盛科技为深圳电商客户移动电源+无线充双用新品应用，基于英集芯IP5561芯片设计的一款，自动换醒边充边放22.5W单C口输出无线充电宝方案。IP5561是一款符合WPC QI标准，集成无线充TX、QC2.0/QC3.0/SCP输出快充协议、FCP/AFC输入输出快充协议、USB C/PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS输出协议、兼容BC1.2/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。

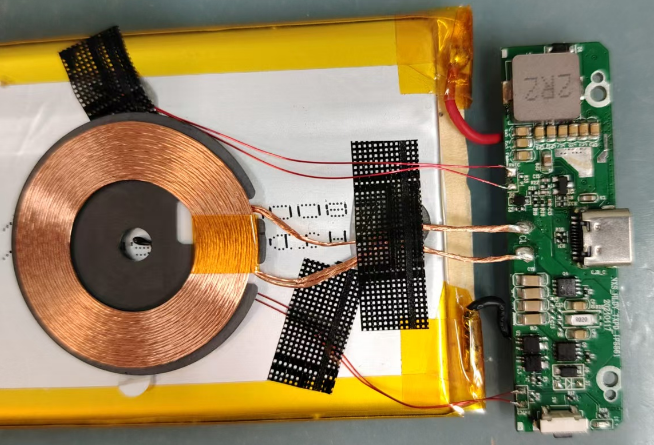

基于英集芯IP5561芯片设计的22.5W单C口无线充电宝方案应用，实拍PCBA电路板图正面（线圈面）如下：

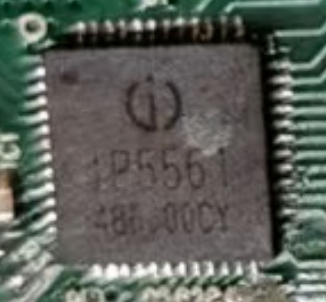

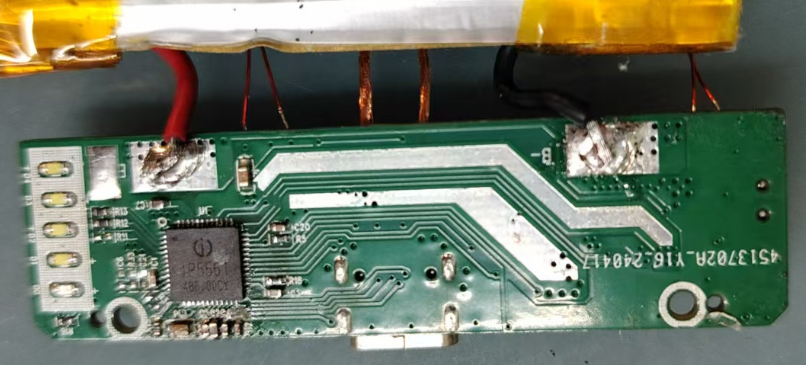

基于英集芯IP5561芯片设计的22.5W单C口无线充电宝方案应用，实拍PCBA电路板图背面（主控芯片面）如下：

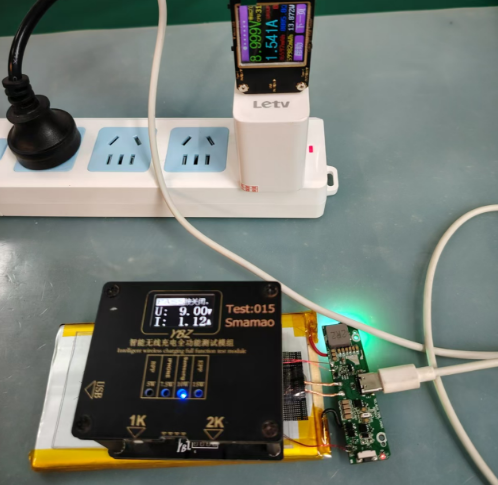

基于英集芯IP5561芯片设计的22.5W单C口无线充电宝方案应用，边充边放（TYPE-C接口输入，无线充电输出）测试图：

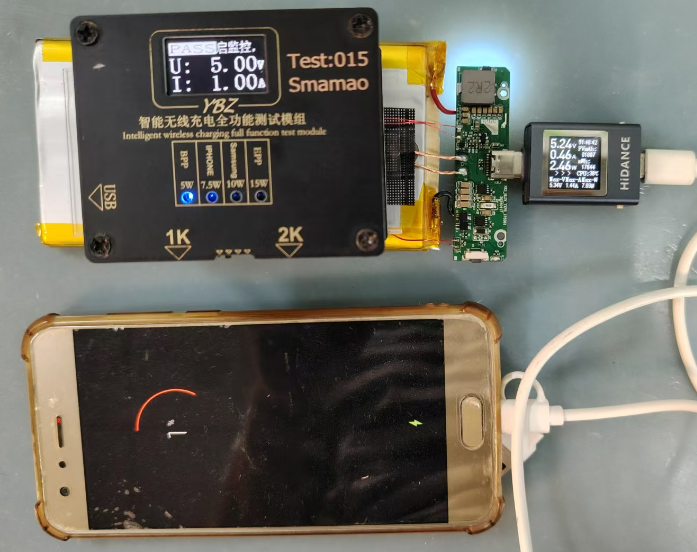

基于英集芯IP5561芯片设计的22.5W单C口无线充电宝方案应用，C口及无线充双路输出（同时输出时，C口输出为5V电压，无线充5W输出）测试图：

基于英集芯IP5561芯片设计的22.5W单C口无线充电宝方案应用，C口快充18W输出（单TYPE-C口输出，连接到15W无线充电发射器，无线充RX智能测试架拉载15W（9V/1.67A）进行实测试验：

       英集芯IP5561支持18W充电，电池端充电电流最高可达5.0A；IP5561的同步开关升压系统可提供最大22.5W输出能力，即使电池电压较低时输出 22.5W仍能保持90%以上的效率；支持5W/7.5W/10W/15W无线充发射规格，支持无线充自唤醒功能；空载时，自动进入休眠状态。支持1灯、2灯、4灯电量显示，支持88、188等各种数码管电量显示，支持按键。
