5W无线充收发模块IP6821+NU1680小圆形25mm线圈应用

       QI标准5W无线充收发模块英集芯IP6821发射+伏达NU1680接收，是诺芯盛专门为个人护理、玩具类、成人玩具产品设计的一套小面积，小空间环境下，给锂电池实现无线传输功能即充电应用。PCB板及线圈可以按要求设计，采用25mm直径的圆形软磁片小线圈，最大可输出5W功率（5V/1A）给小产品内的锂电池供电。

       5W无线充收发模块，主控芯片来自英集芯、伏达等国内知名芯片设计公司，其中发射端为英集芯IP6821芯片，此芯片采用集成前桥、外置MOS构架，最大可无线充发射15W功率，支持QC、PD快充输入，最小输入电流500mA，亦可用于小电流产品，符合QI标准；

      5W无线充收发模块，接收芯片来自伏达NU1680/NU1680C，这是一款全集成SOC无线充RX芯片，最大5W功率（5V/1A）能够满足500~2000mA锂电池，短时间充电应用，RX与锂电池中间需连接一颗充电管理芯片，才能实现锂电池充电管理功能。

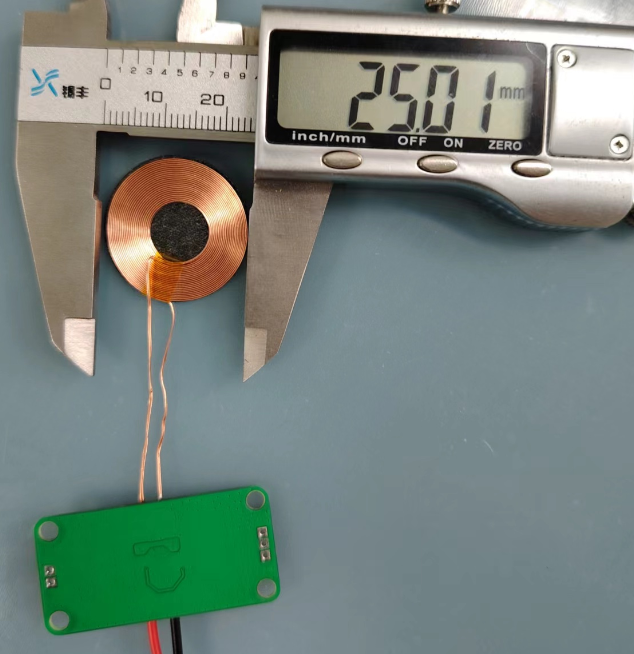

qi标准5W无线充收发模块的TX发射线圈，圆形软磁片直径20mm线圈，如下图所示：

qi标准5W无线充收发模块的RX接收线圈，圆形软磁片直径20mm线圈，如下图所示：

经过测试QI标准5W无线充电发射接收模块，用负载仪直拉5W功率，可以看到能够实现5W足功率输出，如下图所示：

       此5W无线充收发模块，可以稳定输出5W功率，能够满足大多数小产品内置锂电池的充电需求，而且可以做到较小的体积、空间，为消费类产品带来无线充电的技术加持，使得产品更具有竟争力卖点。
