英集芯IP6808+IP5328P无线充电二合一方案实例应用（无线10W+有线18W）
英集芯IP6808+IP5328P芯片套料组合方案实例之18W线充10W无线充电二合一方案应用，TOPBAND推出有二合一无线充Wireless PowerBank with Charging Dock，容量10000mAh。无线充移动电源结合充电底座，可自由变身无线充电宝和立式无线充两种状态。
产品名称：Wireless PowerBank with Charging Dock。
产品电池容量：10000mAh。
18W线充10W无线充电二合一方案应用Wireless PowerBank with Charging Dock产品规格参数如下：
（1）充电底座参数：
输入：5V3A、9V2A；输出：5V3A、9V2A；
（2）18W移动电源参数：
容量：10000mAh / 37Wh；
输入（Type-C PD）：5V3A、9V2A、12V1.5A；
输出（Type-C PD）：5V3A、9V2A、12V1.5A；
输出（USB）：5V3A、9V2A、12V1.5A（QC3.0，18W）。
（3）10W无线充电参数：
发射功率：5W、7.5W、10W（max）；
距离：＜8mm；
效率：≥72%
使用POWER-Z便携式测试仪及无线充老化测试治具分别对18W线充10W无线充电二合一方案应用实测输出：
（1）使用POWER-Z便携式测试仪对USB输出接口进行协议鉴定，显示支持：Apple2.4A、USB DCP 5V1.5A、QC2.0（9V / 12V）、QC3.0、三星AFC、华为FCP充电协议。
（2）对USB-C接口进行协议鉴定，显示支持：Apple2.4A、USB DCP 5V1.5A、QC2.0（9V / 12V）、QC3.0、三星AFC、华为FCP充电协议。
（3）对USB-C接口进行PDO鉴定，支持USB PD 2.0快充，档位包括：5V3A、9V2A、12V1.5A。
（4）使用无线充老化测试治具对产品进行测试，显示“PPP”，即5W、7.5W、10W模式均通过，产品支持普通5W、苹果7.5W、三星10W。
通过产品拆解，我们发现18W线充10W无线充电二合一方案应用的此产品，由英集芯英集芯IP6808+IP5328P组合套料构成无线充电发射控制及有线移动电源主控，请往下看图文详细为您解说：

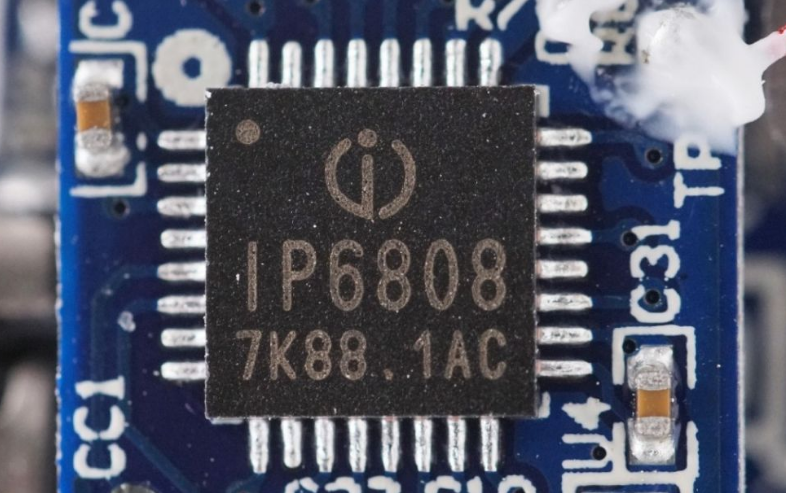

英集芯IP6808是一款无线充电发射端SoC控制芯片，兼容WPC Qi v1.2.4最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W充电。IP6808通过analog ping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6808解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，IP6808终止电力传输。此外，片内还集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度高，降低方案尺寸和BOM成本。应用产品包括：背夹、无线充电底座；车载无线充电设备等。
移动电源主控芯片也是来自英集芯，型号为IP5328P，得益于高集成度，芯片外围器件少，所以IP5328P很适合应用于小尺寸PCB设计。同时英集芯IP5328P还集成QC2.0/QC2.0/QC 3.0 输出快充协议，并且通过了QC3.0高通认证，证书编号：4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2输入/输出充电协议。值得一提的是，IP5328P不仅支持PD3.0/2.0快充，而且PPS还能5~12V自由调节。
