IP6806英集芯10W无线充电电路PCBA实物图及BOM表

诺芯盛科技为您带来一款经典的10W无线充电电路PCBA模块解说，此款由IP6806英集芯10W无线充电电路是已经在市场批量稳定出货的PCBA模块，采用外围电路非常简单的IP6806无线充发射端SOC搭建，单线圈10W发射功率，支持QC快充协议9V电压输入，输出参数为9V电压1.66A电流，符合qi标准。

英集芯IP6806是一款无线充电发射端控制SoC芯片，支持QC快充输入请求，功率5W、10W无线充发射，内置两个对称的的半桥驱动模块，内置功率MOS。PWM频率可调范围为110kHz~205kHz，可调step低至0.25kHz。

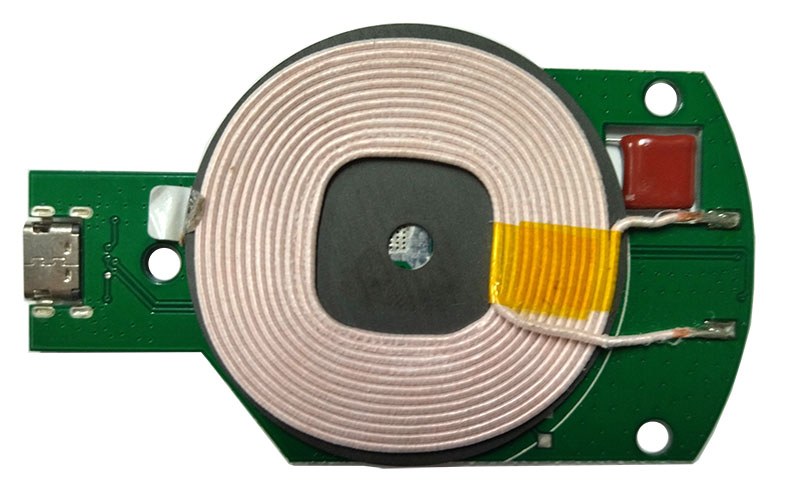

IP6806英集芯10W无线充电电路PCBA实物图正面：

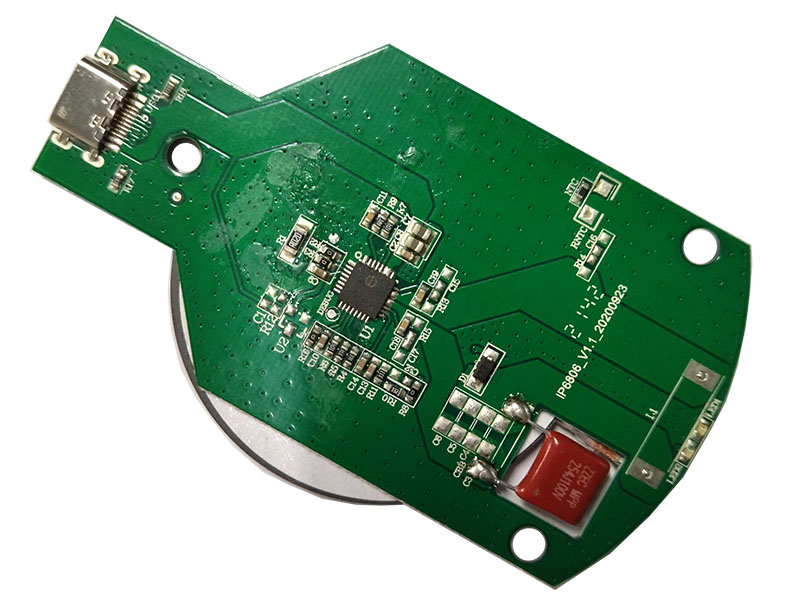

IP6806英集芯10W无线充电电路PCBA实物图背面：

IP6806英集芯10W无线充电电路PCBA实物图细节之主控SOC芯片特写：

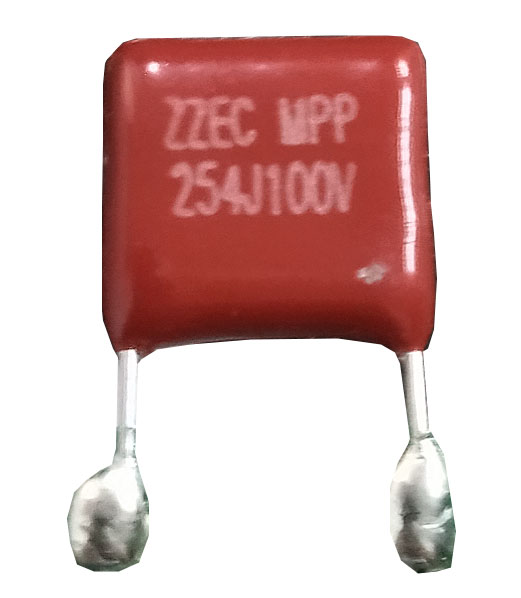

IP6806英集芯10W无线充电电路PCBA实物图细节之CBB电容特写：

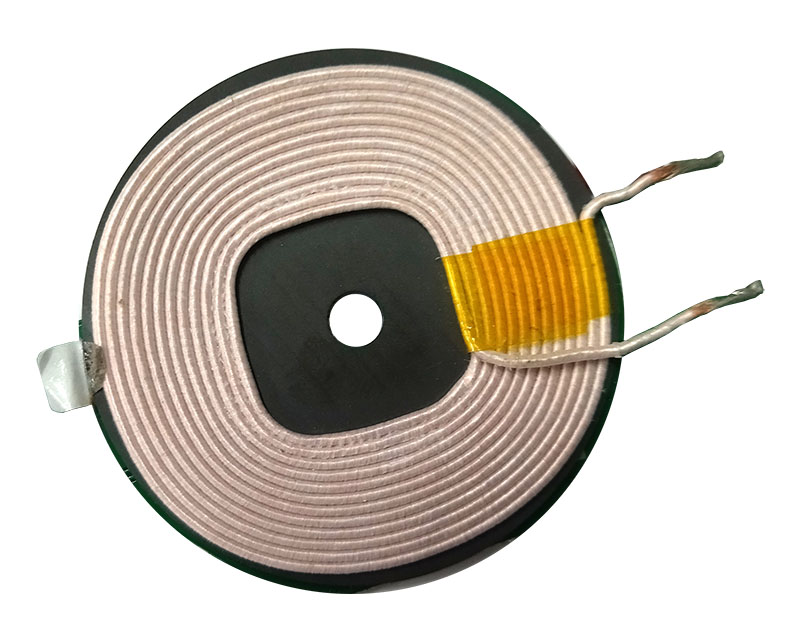

IP6806英集芯10W无线充电电路PCBA实物图细节之线圈特写：

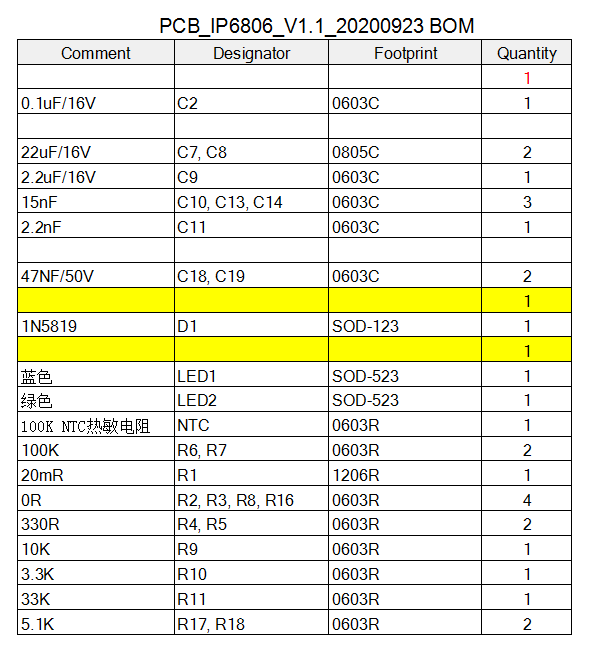

IP6806英集芯10W无线充电电路PCBA实物图之配套BOM表：

如需了解更多关于英集芯IP6806 10W无线充电电路的知识或者资料，请联系诺芯盛科技获取，可提供demo测试板、规格书及PCB资料等
