英集芯IP6808无线充电电路图10W贴片图及demo资料BOM表
诺芯盛科技为您解密英集芯IP6808无线充电电路图，无线充电发射方案10W贴片图及demo资料和BOM表。
英集芯IP6808是一款无线充电发射端控制芯片，片内集成全桥驱动电路、电压&电流两路ASK通讯解调等模块；兼容WPC Qi v1.2新标准，支持5W、苹果7.5W、三星10W等。
英集芯ip6808无线充电发射端SoC是通过WPC联盟的Qi认证
英集芯IP6808它是一颗全集成SoC芯片，所以无线充模块可以做到非常简洁，PCB上仅有一颗主控芯片，所有功能由一颗ip6808芯片实现。
英集芯IP6808无线充电电路图总览图：

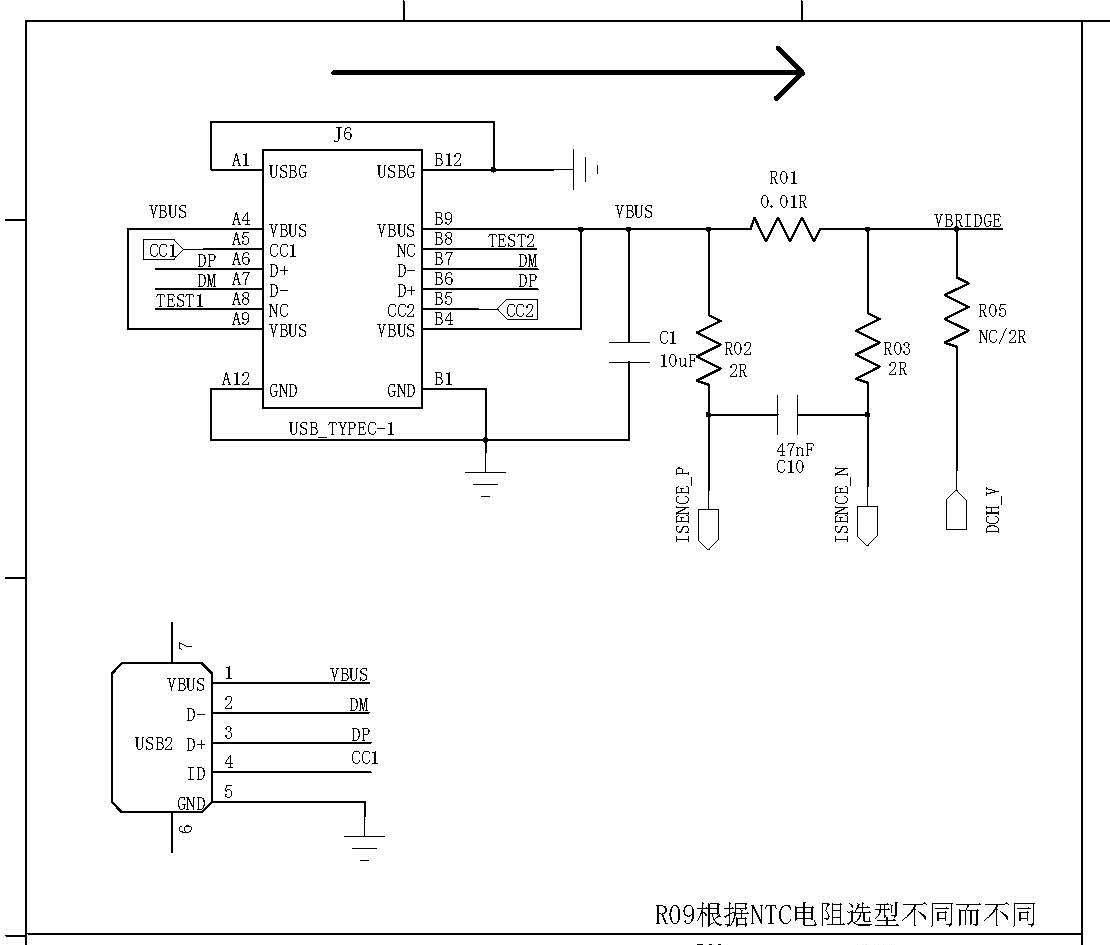

英集芯IP6808无线充电电路图清晰大图一：

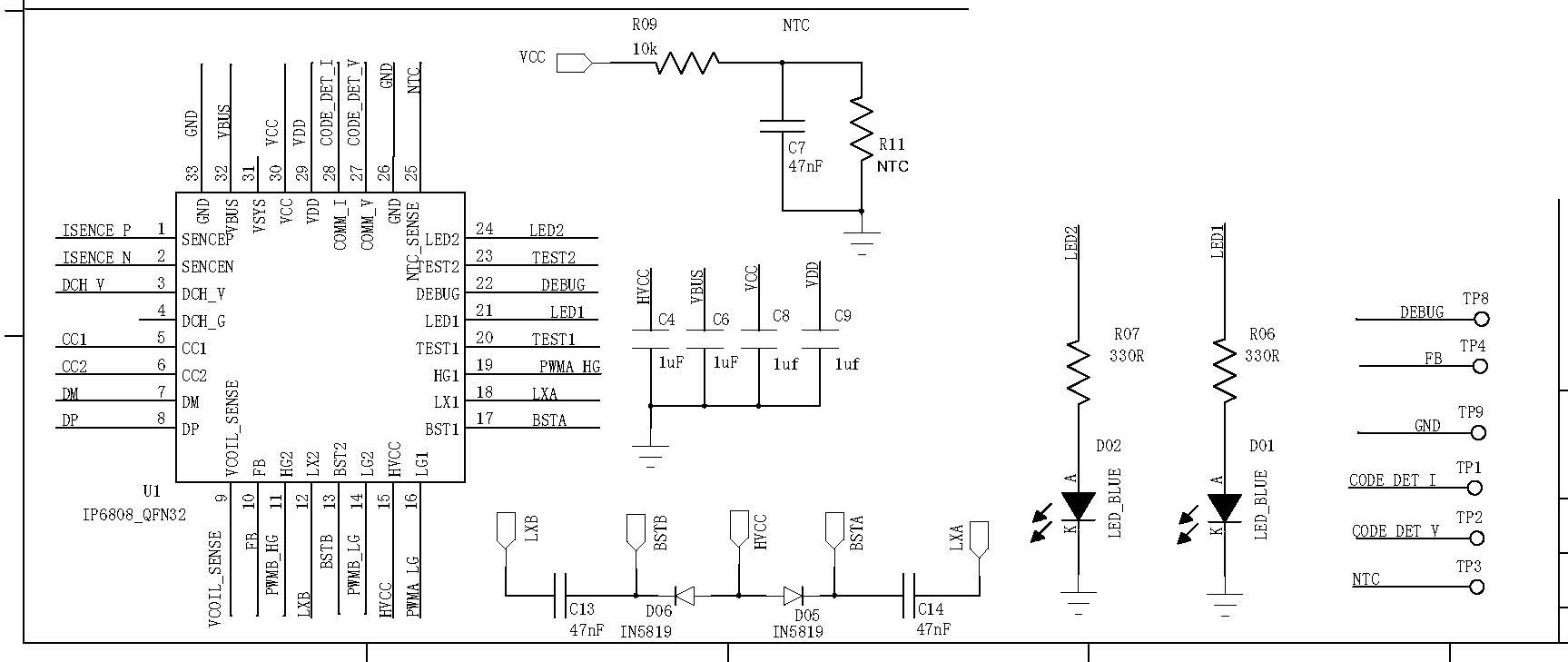

英集芯IP6808无线充电电路图清晰大图二：
英集芯IP6808无线充电电路图清晰大图三：

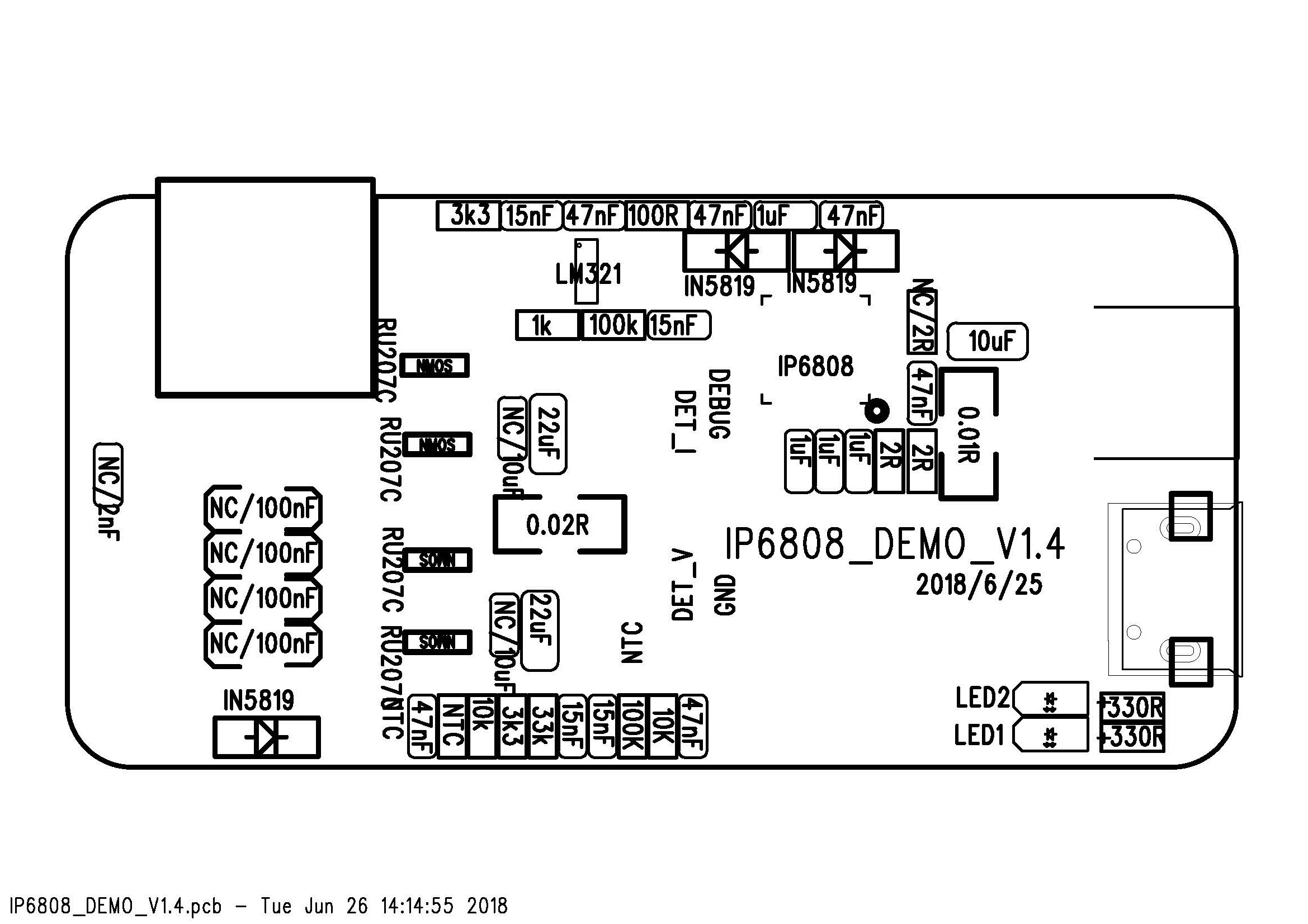

英集芯IP6808无线充电电路图之10W贴片图：
英集芯IP6808无线充电电路图之BOM清单表：

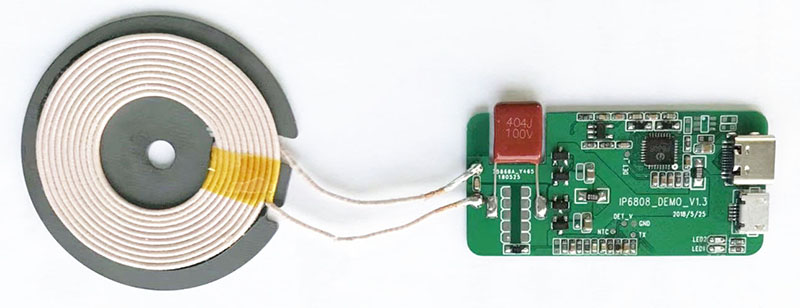

英集芯IP6808无线充电电路图之PCBA测试板
诺芯盛科技为您提供英集芯IP6808无线充电电路图10W方案demo资料，可下载参考设计
