伏达NU1680无线充电接收端安全、可靠性测试之移出移进测试

一、伏达NU1680无线充电接收端安全、可靠性测试之移出移进测试方法：

（1）将无线充电发射端TX接入DC电源或者5V适配器，

（2）把无线充电接收端RX伏达NU1680与TX中心对齐，带额定负载，

（3）从Z=2mm开始，以1mm为步进，测试各个Z轴下的数据。

（4）待系统工作稳定后，把RX往上离开TX逐步抬高，直至输出电压突然下降，在即将断开之际，迅速将RX移回TX中心贴紧。

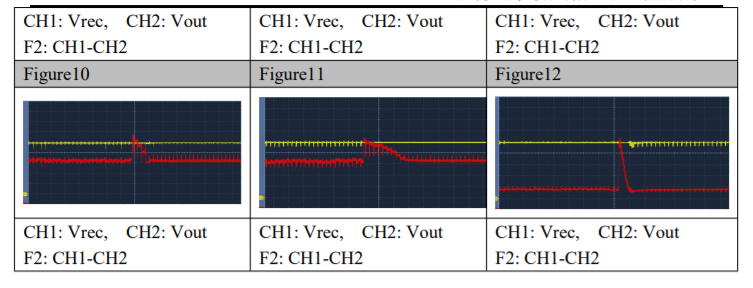

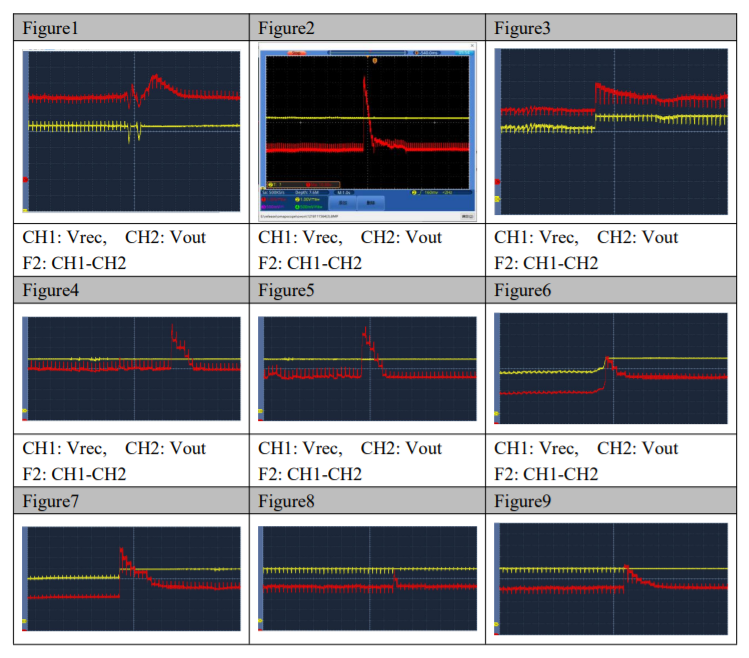

（5）用示波器测试Vrec、Vout以及两者之差（Vds），用触发方式抓波形，以小于20ms/div为宜。

二、伏达NU1680无线充电接收端安全、可靠性测试之移出移进测试的判定标准：

Vrec(max)小于7V，Vds小于5V，另外测试结束后，产品不能有任何元器件损伤和异常，则判定为Pass，否则为Fail。

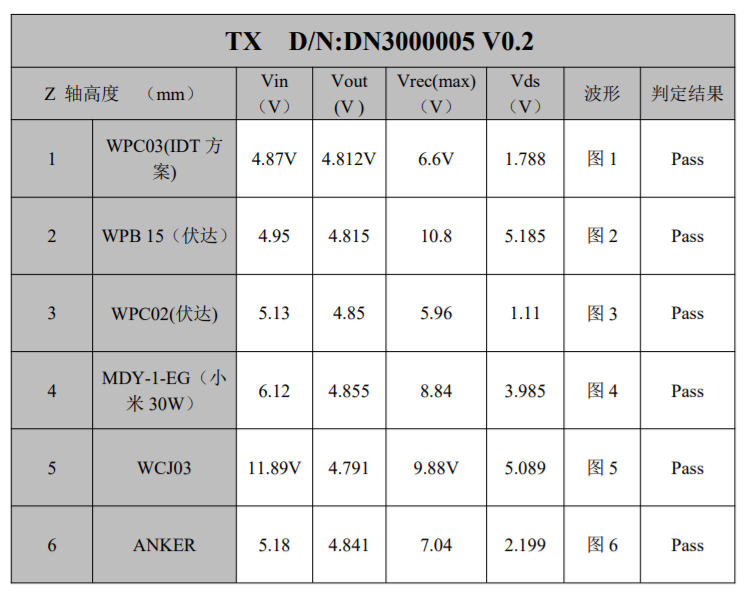

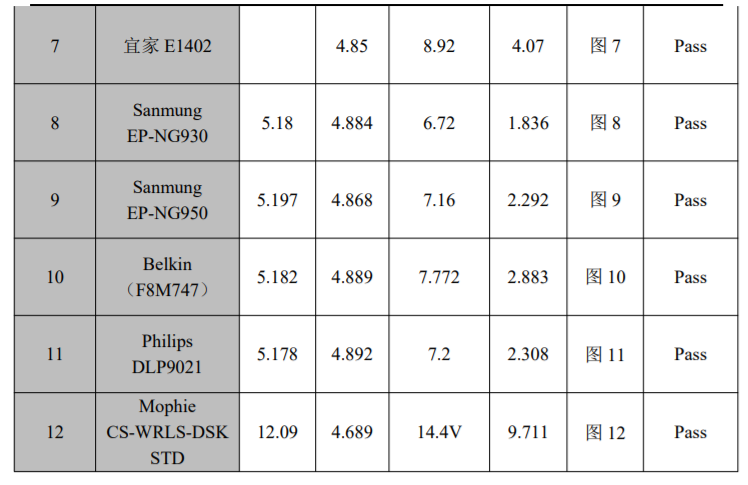

三、伏达NU1680无线充电接收端安全、可靠性测试之移出移进测试结果：
